PFERD Hartmetallfrässtifte KSJ
PFERD KSJ 1613/6 Z5 – Hartmetallfrässtifte mit KSJ-Kegelsenkform, Universalzahnung 5. Hohe Zerspanungsleistung, 6 mm Schaft.
Jede Ausführung ist ein eigener Artikel mit eigener Seite – die Auswahl öffnet sie.

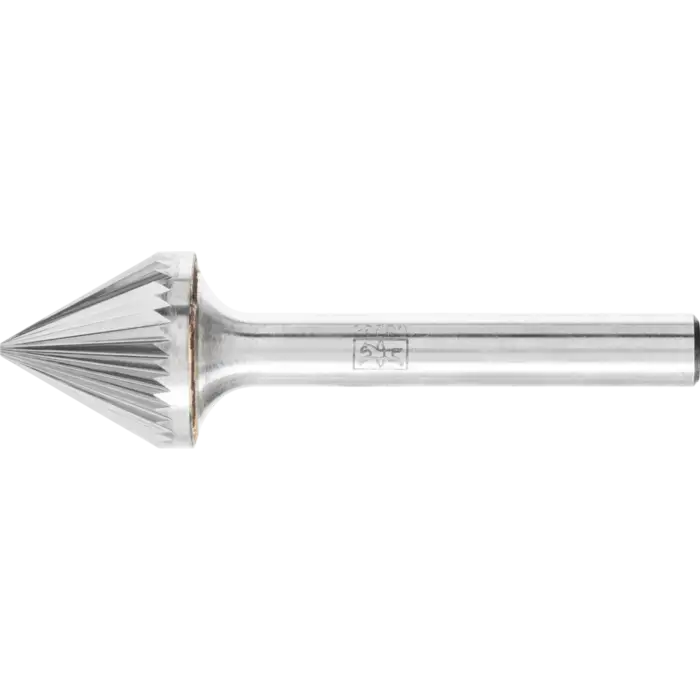

Fig. 01 — Produktansicht
Produktbeschreibung
Schleifmittel KSJ 1613/6 Z5 im Überblick
Die PFERD Hartmetallfrässtifte KSJ 1613/6 Z5 sind kegelsenkende Frässtifte nach DIN 8032 mit UNIVERSALzahnung 5. Sie eignen sich für feine und grobe Zerspanung auf einer breiten Werkstoffpalette und zeichnen sich durch eine hohe Standzeit und exakten Rundlauf aus. Mit 56 mm Gesamtlänge und 6 mm Schaft passen sie in gängige Maschinen und Robotersysteme und eignen sich besonders zur flexiblen Kantenbearbeitung.
Durch die Kegelsenkform KSJ und den spitzen Winkel von 60° lassen sich Fasen und Radien auch an schwer zugänglichen Stellen erzeugen, ideal beim Stahl-, Aluminiumbau sowie bei nickel- und kobaltbasislegierten Werkstoffen.
Geeignet für Fein- und Grobzerspanung
Stahl, Edelstahl und Nickelbasislegierungen
Dank Universalzahnung 5 liefert der KSJ 1613/6 Z5 eine zuverlässige Oberflächengüte selbst bei hochwarmfesten Legierungen, ohne Gefahr von Rattermarken.
Kantenbearbeitung und Entgraten
Die Form ermöglicht beinahe exakte Fasen und Verrundungen, besonders an engen Konturen.
Technische Daten des KSJ 1613/6 Z5
- Durchmesser Schaft: 6 mm
- Gesamtlänge: 56 mm
- Verzahnte Länge: 13 mm
- Zahnung: 5
- Winkel: 60°
Eigenschaften und Nutzen
- Gute Zerspanungsleistung durch abgestimmte Hartmetallgeometrie
- Hohe Standzeit und reduzierte Verschleiß durch beständige Kornstrukturen
- Exakter Rundlauf ermöglicht ratterfreies Arbeiten und glatte Oberflächen
Anwendungstipps
- Wählen Sie die Drehzahl je nach Werkstoff; bei engen Bereichen erhöhen Sie die Geschwindigkeit.
- Schaftdurchmesser 6 mm auf Antriebe ab 300 W einsetzen.
- Für Anfasen, Entgraten und Konturflächen KSJ 1613/6 Z5 verwenden.
Aufbau und Form
Aufbau: KSJ-Kegelsenkform
Dieser Frässtift kombiniert Hartmetall mit einer DIN 8032 KSJ-Kegelsenkform und DIN 8033 Verzahnung, wodurch er sich flexibel in Konturflächen einsetzen lässt.
Besondere Merkmale
- Universalzahnung 5 für vielseitige Zerspanung
- 60° Winkel für präzise Kantenbearbeitungen
Welche Ausführung von PFERD Hartmetallfrässtifte KSJ wofür?
| Länge, Gesamt (mm) | 50 bis 56 |
|---|---|
| Länge, verzahnt (mm) | 5 bis 13 |
| RPM bis, harte NE-Metalle | 7000 bis 19000 |
| RPM bis, hochwarmfeste Werkstoffe | 12000 |
| RPM bis, rost- und säurebeständige Stähle | 7000 bis 19000 |
| RPM von, rost- und säurebeständige Stähle | 5000 bis 13000 |
| Zahnung | 3 bis 5 |
| RPM bis, graues Gusseisen, weißes Gusseisen | 12000 bis 32000 |
| RPM bis, weiche NE-Metalle | 12000 bis 32000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 9000 bis 24000 |
Alle Ausführungen von PFERD Hartmetallfrässtifte KSJ
| Ausführung | Art.-Nr. | Länge, Gesamt (mm) | Länge, verzahnt (mm) | RPM bis, harte NE-Metalle | RPM bis, hochwarmfeste Werkstoffe | RPM bis, rost- und säurebeständige Stähle | RPM von, rost- und säurebeständige Stähle | Zahnung | RPM bis, graues Gusseisen, weißes Gusseisen | RPM bis, weiche NE-Metalle | RPM von, graues Gusseisen, weißes Gusseisen | Preis | Anfrage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFERD Hartmetallfrässtifte KSJ 1613/6 Z5 | 21115356 | 56 | 13 | 9000 | 12000 | 9000 | 7000 | 5 | Preis auf Anfrage | | |||
| PFERD Hartmetallfrässtifte KSJ 1613/6 Z3 | 21115336 | 56 | 13 | 7000 | 7000 | 5000 | 3 | 12000 | 12000 | 9000 | Preis auf Anfrage | | |
| PFERD Hartmetallfrässtifte KSJ 1008/6 Z3 | 21115736 | 53 | 8 | 11000 | 11000 | 8000 | 3 | 19000 | 19000 | 14000 | Preis auf Anfrage | | |
| PFERD Hartmetallfrässtifte KSJ 0605/6 Z3 | 21115536 | 50 | 5 | 19000 | 19000 | 13000 | 3 | 32000 | 32000 | 24000 | Preis auf Anfrage | |
Gemeinsame Eigenschaften
| Durchmesser Schaft (mm) | 6 |
|---|
