PFERD Hartmetallfrässtifte B
PFERD Hartmetallfrässtifte B 0820/6 Z3 PLUS – Kreuzverzahnung 3 PLUS, Flammenform B, hohe Standzeit.
Jede Ausführung ist ein eigener Artikel mit eigener Seite – die Auswahl öffnet sie.

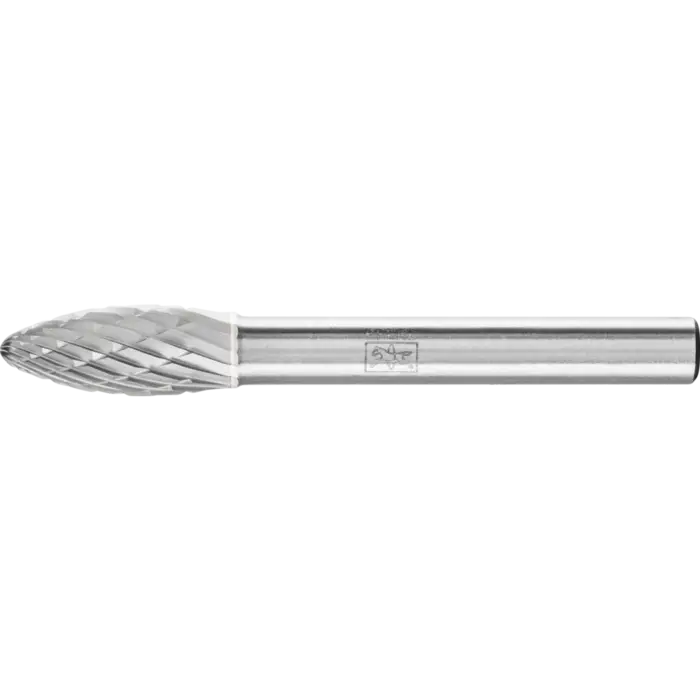

Fig. 01 — Produktansicht
Produktbeschreibung
PFERD Hartmetallfrässtifte B 0820/6 Z3 PLUS im Überblick
Der PFERD Hartmetallfrässtift B 0820/6 Z3 PLUS gehört zur Klasse der universell einsetzbaren Frässtifte. Flammenförmig nach ISO 7755/8 und mit Verzahnung nach DIN 8033 erfüllt dieser Stift die Anforderungen für Fein- und Grobzerspanung auf den wichtigsten industriellen Werkstoffen. Die Kombination aus Hartmetall und der 3 PLUS Kreuzverzahnung sorgt für hohe Abtragsleistung, gute Haltbarkeit und eine gleichmäßige Oberflächenqualität.
Die Zahnung 3 PLUS ist kreuzverzahnt und zeichnet sich durch eine robuste Materialabtragung aus. Sie ist besonders geeignet für Gusseisen, Stahl, Edelstahl (INOX), Nickelbasis- und Titanlegierungen und bietet auch bei Nickelbasislegierungen eine stabile Zerspanung.
Geeignet für vielfältige Metallbearbeitung
Universell einsetzbar für Fein- und Grobzerspanung: Die Stifte eignen sich für das Erzeugen von Durchbrüchen, Entgraten, Egalisieren, Fräsen und Schweißnahtbearbeitung.
Konstruktion und Zahnung
Zahnung 3 PLUS
Die Verzahnung ist 3 PLUS und kreuzverzahnt, was eine gleichmäßige Abtragsleistung über verschiedene Werkstoffe sicherstellt.
Flammenform B
Flammenförmige Geometrie ermöglicht das gezielte Ansetzen in Kontur- und Kantenbereichen bei geringem Druckaufbau.
Wesentliche Leistungsdaten
- Schaftdurchmesser 6 mm
- Gesamtlänge 60 mm
- Verzahnungslänge 20 mm
- Zahnung 3 PLUS
Eckdaten zu Drehzahlen
- Stahl bis 1 200 N/mm² 24.000 min-1
- Gehärtete/vergüetete Stähle über 1 200 N/mm² 14.000 min-1
- Graues/Weißes Gusseisen 24.000 min-1
- Hochwarmfeste Werkstoffe 18.000 min-1
- Nickelbasislegierungen (z. B. Inconel/Hastelloy) 14.000 min-1
- Edelstahl (INOX) 18.000 min-1
- Stähle bis 700 N/mm² 18.000 min-1
- Stähle > 700 N/mm² 10.000 min-1
- Rost- und säurebeständige Stähle 10.000 min-1
Langfristige Leistungsfähigkeit
- Gute Zerspanungsleistung durch optimale Abstimmung von Hartmetall, Geometrie und Zahnung
- Hohe Standzeit
- Schlagfreies Arbeiten dank exaktem Rundlauf reduziert Verschleiß von Werkzeug und Antrieb
- Hohe Oberflächengüte
Anwendungstipps
- Wenn der kleinste Bereich des Frässtiftdurchmessers zum Einsatz kommt, Drehzahl entsprechend erhöhen.
- Für wirtschaftlichen Einsatz im oberen Drehzahl-/Schnittbereich arbeiten.
- Schaftdurchmesser 6 mm auf Antrieben ab 300 W verwenden.
Welche Ausführung von PFERD Hartmetallfrässtifte B wofür?
| Durchmesser Schaft (mm) | 3 bis 6 |
|---|---|
| Länge, Gesamt (mm) | 37 bis 75 |
| Länge, verzahnt (mm) | 7 bis 35 |
| RPM bis, graues Gusseisen, weißes Gusseisen | 12000 bis 24000 |
| RPM bis, hochwarmfeste Werkstoffe | 9000 bis 64000 |
| RPM bis, rost- und säurebeständige Stähle | 6000 bis 48000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 9000 bis 18000 |
| RPM von, rost- und säurebeständige Stähle | 5000 bis 37000 |
| Zahnung | 3 PLUS, 3, 5 |
| RPM bis, harte NE-Metalle | 9000 bis 48000 |
| RPM bis, weiche NE-Metalle | 16000 bis 24000 |
| Eckenausführung Radius (mm) | 0,8 bis 1 |
Alle Ausführungen von PFERD Hartmetallfrässtifte B
| Ausführung | Art.-Nr. | Durchmesser Schaft (mm) | Länge, Gesamt (mm) | Länge, verzahnt (mm) | RPM bis, graues Gusseisen, weißes Gusseisen | RPM bis, hochwarmfeste Werkstoffe | RPM bis, rost- und säurebeständige Stähle | RPM von, graues Gusseisen, weißes Gusseisen | RPM von, rost- und säurebeständige Stähle | Zahnung | RPM bis, harte NE-Metalle | RPM bis, weiche NE-Metalle | Eckenausführung Radius (mm) | Preis | Anfrage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFERD Hartmetallfrässtifte B 0820/6 Z3 PLUS | 21103126 | 6 | 60 | 20 | 24000 | 18000 | 14000 | 18000 | 10000 | 3 PLUS | Preis auf Anfrage | | |||
| PFERD Hartmetallfrässtifte B 1230/6 Z3 PLUS | 21103326 | 6 | 70 | 30 | 16000 | 12000 | 8000 | 12000 | 7000 | 3 PLUS | Preis auf Anfrage | | |||
| PFERD Hartmetallfrässtifte B 1635/6 Z3 PLUS | 21103426 | 6 | 75 | 35 | 12000 | 9000 | 6000 | 9000 | 5000 | 3 PLUS | Preis auf Anfrage | | |||
| PFERD Hartmetallfrässtifte B 1230/6 Z3 | 21103306 | 6 | 70 | 30 | 16000 | 9000 | 12000 | 7000 | 3 | 9000 | 16000 | Preis auf Anfrage | | ||
| PFERD Hartmetallfrässtifte B 0820/6 Z3 | 21103106 | 6 | 60 | 20 | 24000 | 14000 | 18000 | 10000 | 3 | 14000 | 24000 | Preis auf Anfrage | | ||
| PFERD Hartmetallfrässtifte B 0307/3 Z5 | 21202553 | 3 | 37 | 7 | 64000 | 48000 | 37000 | 5 | 48000 | 0,8 | Preis auf Anfrage | | |||
| PFERD Hartmetallfrässtifte B 0613/3 Z5 | 21203653 | 3 | 43 | 13 | 32000 | 24000 | 19000 | 5 | 24000 | 1 | Preis auf Anfrage | |
