Pferd · Fräswerkzeug
PFERD SCM Vollhartmetall-Fräser SCM-UC4-M200C-M104HA AL40
PFERD SCM-UC4-M200C-M104HA AL40 – VHM-Schaftfräser, 4 Schneiden, TiAlN-Beschichtung, Fase, universeller Fräseinsatz.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

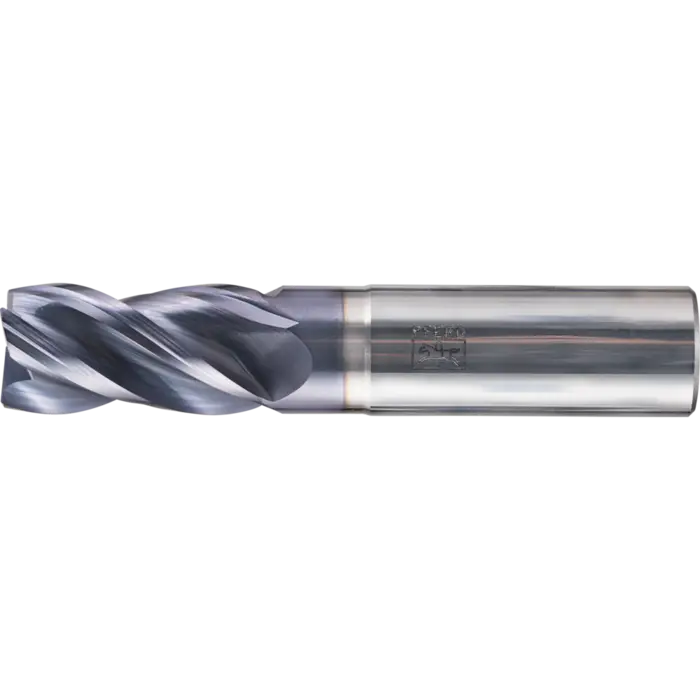

Fig. 01 — Produktansicht
Maße und Dimensionen
| Fasenbreite CHW (mm) | 0,4 |
|---|---|
| Nutzlänge LU (mm) | 54 |
| Kopflänge LH (mm) | 55 |
| Schaft-Durchmesser DCON | 20 mm |
| Schneiden-Durchmesser DC (mm) | 20 |
| Maximale Schnitttiefe APMX (mm) | 38 |
Produktbeschreibung
Schleifmittel PFERD SCM-UC4-M200C-M104HA AL40 im Überblick
Die Vollhartmetall-Schaftfräser eignen sich für den universellen Einsatz auf einer Vielzahl von Werkstoffen. Schaftfräser für den vielseitigen Einsatz vom Schruppen bis zum Schlichten. Die Ausführung mit Fase eignet sich auch zum Rampen. Glatter Zylinderschaft HA nach DIN 6535.
Die Kombination aus TiAlN-Beschichtung und Vier-Schneiden-Geometrie sorgt für eine hohe Zerspanungsleistung und längere Standzeiten. Die Eckenausführung Fase erleichtert konturintensive Bearbeitung.
Universeller Fräseinsatz – Geeignet für Fräsen in vielen Werkstoffen
Dieses Universalwerkzeug bearbeitet eine breite Palette von Materialien wie Aluminium, Gusseisen, Stähle und NEMetalle. Es deckt Schruppen bis Schlichten ab und eignet sich besonders für Konturen, Nuten und Rampen.
Technische Daten der SCM-UC4-M200C-M104HA AL40
- Durchmesser (dc): 20 mm
- Nutzlänge (lu): 54 mm
- Kopflänge (lh): 55 mm
- Schaft-Durchmesser (dcon): 20 mm
- Schaftform: HA (DIN6535)
- Anzahl der Zähne: 4
- Spiralwinkel: 35°/38°
- Max. Schnitttiefe (apmx): 38 mm
- Norm: DIN 6527 Long
- Schnittstoff: AL40
- Eckenausführung: Fase
- Fasenbreite chw: 0,4 mm
- Innere Kühlmittelzufuhr: Nein
- Antriebsarten: Stationäre Maschinen
Eigenschaften und Nutzen
Die Kombination aus Halsfreischliff, TiAlN-Beschichtung und 4 Schneiden bietet eine hohe Zerspanungsleistung und lange Standzeiten. Die Eckenausführung erleichtert Kontur- und Kantenbearbeitungen.
- Ausführung mit Halsfreischliff
- Hohe Produktivität durch optimale Zerspanungsleistung
- Hohe Standzeit durch moderne Werkzeugbeschichtung
Praxisnahe Verarbeitungstipps
Beachten Sie die Schnittdatenempfehlungen. Achten Sie auf eine stabile Werkstück- und Werkzeugaufspannung, um beste Leistungen zu erzielen.
Aufbau und Material
Dieser Vollhartmetall-Schaftfräser verwendet einen HA-Schaft (DIN 6535) und einen AL40-Schneidstoff. Die TiAlN-Beschichtung erhöht Verschleißfestigkeit und Temperaturbeständigkeit, was besonders beim Schruppen und Schlichten Vorteile bietet.
Besondere Merkmale
- TiAlN-Beschichtung für erhöhte Standzeit
- Vier Schneiden (UC4) für effizienten Abtrag
- Eckenausführung Fase für Rampen- und Konturbearbeitung
Weitere Produkteigenschaften
| Anzahl Zähne ZEFP (Stück) | 4 |
|---|---|
| Eckenausführung | Eckenausführung Fase |
| Innere Kühlschmierstoffzufuhr | nein |
| Norm | DIN 6527 Long |
| Schaftform | HA (DIN6535) |
| Schneidstoff | AL40 |
| Spiralwinkel | 35°/38° |
