Pferd · Fräswerkzeug
PFERD SCM Vollhartmetall-Fräser SCM-UC4-M160C-M92HA AL40
PFERD SCM UC4-M160C-M92HA AL40 – Vollhartmetall-Eckfräser, Ø16 mm, 4 Schneiden, Fase 0,3 mm, HA-Schaft. Universeller Fräser vom Schruppen bis Schlichten.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

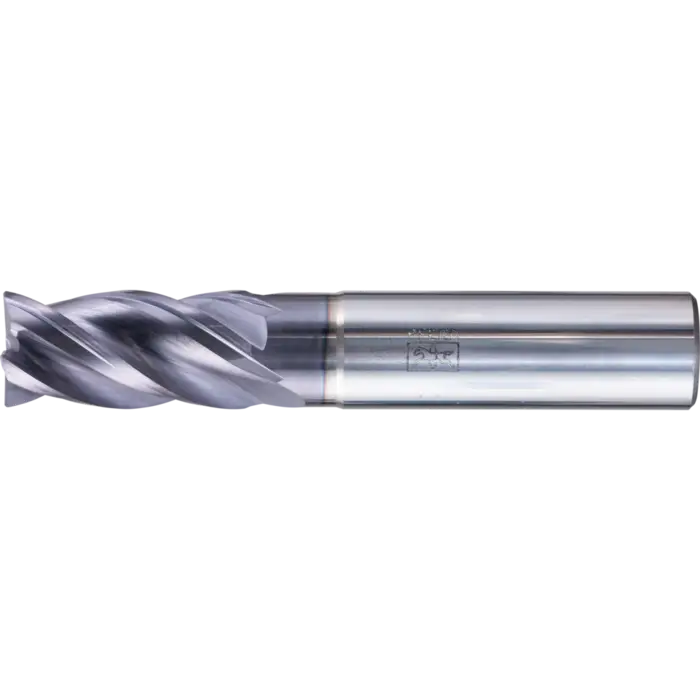

Fig. 01 — Produktansicht
Maße und Dimensionen
| Fasenbreite CHW (mm) | 0,3 |
|---|---|
| Nutzlänge LU (mm) | 44 |
| Kopflänge LH (mm) | 45 |
| Schaft-Durchmesser DCON | 16 mm |
| Schneiden-Durchmesser DC (mm) | 16 |
| Maximale Schnitttiefe APMX (mm) | 32 |
Produktbeschreibung
PFERD SCM Vollhartmetall-Fräser SCM-UC4-M160C-M92HA AL40 im Überblick
Die PFERD SCM-VHM-Schaftfräser eignen sich für den universellen Einsatz auf einer Vielzahl von Werkstoffen. Der SCM-UC4-M160C-M92HA AL40 arbeitet vom Schruppen bis zum Schlichten durch und bietet eine Eckenausführung mit Fase, die sich auch für Rampenarbeiten eignet. Der glatte HA-Schaft nach DIN 6535 sorgt für zuverlässige Passung in Spannsystemen.
Der Fräser verfügt über 4 Schneiden, eine Kopflaenge von 45 mm und eine Nutzlaenge von 44 mm. Die Fasenbreite beträgt 0,3 mm, ideal für feine Konturen und saubere Kanten. Der verwendete Schneidstoff AL40 bietet gute Verschleißfestigkeit bei einer breiten Materialpalette.
Technische Daten des SCM UC4-M160C-M92HA AL40
- Norm: DIN 6527 Long
- Kopflaenge lh: 45 mm
- Nutzlaenge lu: 44 mm
- Schaftdurchmesser dcon: 16 mm
- Schaftform: HA (DIN6535)
- Schneiden-Durchmesser dc: 16 mm
- Schneidstoff: AL40
- Spiralwinkel: 35°/38°
- Schnitttiefe apmx: 32 mm
- Anzahl Zähne: 4
- Eckenausführung: Fase
- Fasenbreite chw: 0,3 mm
Geeignete Verarbeitung & Praxis
Beachten Sie die Schnittdatenempfehlungen und sorgen Sie für eine stabile Werkstück- und Werkzeugaufspannung, um beste Ergebnisse zu erzielen. Die Eckenausführung mit Fase ermöglicht präzise Konturfräsungen und saubere Kanten – ideal beim Rampen oder Konturfinish.
Spezielle Merkmale der Eckenausführung
Die Eckenausführung mit 0,3 mm Fasenbreite ermöglicht exakte Randbearbeitungen, während der HA-Schaft eine zuverlässige Kraftübertragung in DIN 6535-Spannungssystemen gewährleistet. Die Kombination aus Ø16 mm, Nutzlänge 44 mm und Kopflänge 45 mm unterstützt gleichmäßigen Materialabtrag und geringe Vibrationen.
Weitere Produkteigenschaften
| Anzahl Zähne ZEFP (Stück) | 4 |
|---|---|
| Eckenausführung | Eckenausführung Fase |
| Innere Kühlschmierstoffzufuhr | nein |
| Norm | DIN 6527 Long |
| Schaftform | HA (DIN6535) |
| Schneidstoff | AL40 |
| Spiralwinkel | 35°/38° |
