PFERD SCM Vollhartmetall-Fräser SCM-UC4-M100R15-M72HB AL40

PFERD SCM UC4-M100R15-M72HB AL40 – VHM-Schaftfräser im Überblick

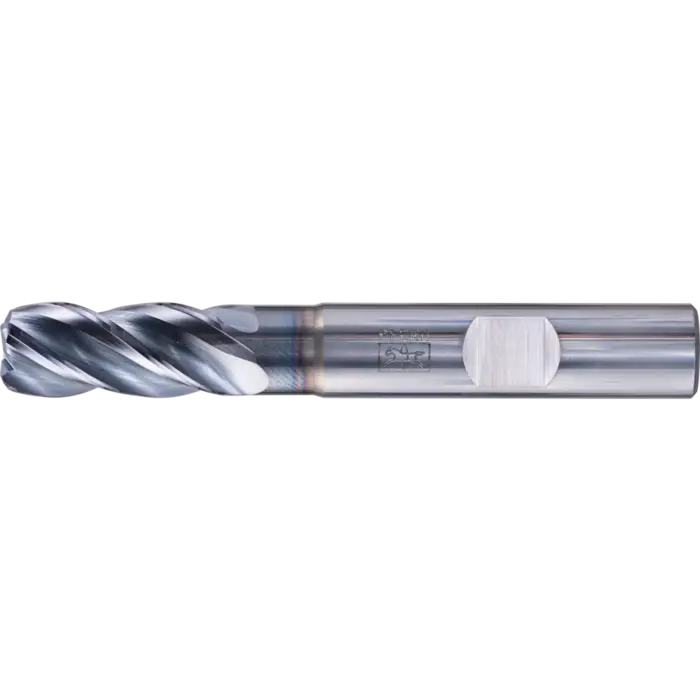

Der Vollhartmetall-Schaftfräser SCM UC4-M100R15-M72HB AL40 von PFERD gehört zur Kategorie der VHM-Schaftfräser und zeichnet sich durch vier Schneiden aus. Mit einem Ø 10 mm Schnittdurchmesser und einem HB-Schaft nach DIN6535 bietet er eine stabile Spindelaufnahme. Die Nutzlänge 32 mm sowie die maximale Schnitttiefe von 22 mm ermöglichen effizientes Fräsen im Bereich von Konturen, Nuten und Schrupparbeiten.

Die Eckenausführung Radius erweitert das Anwendungsspektrum, insbesondere beim Profilfräsen von Freiformen. Die Bauform entspricht der DIN 6527 Long, was eine lange, stabile Einsatzdauer sicherstellt. Die Kombination aus 4 Schneiden und moderner Beschichtung trägt zu einer erhöhten Produktivität und Standzeit bei.

Geeignet für Vielseitige Fräsaufgaben

Eckenausführung Radius

Die Radiusausführung erleichtert das Fräsen von Innen- und Außenkonturen sowie Freiformen, ohne Kompromisse bei der Oberflächenqualität. Dadurch lassen sich komplexe Geometrien effizient realisieren.

Materialien und Anwendungen

Der Fräser bearbeitet eine breite Palette an Werkstoffen, darunter Aluminium, Gusseisen, Stahlguss, Kupfer, Kunststoffe und harte Stähle. Dank der vier Schneiden und der modernen Beschichtung erreicht er eine hohe Abtragsleistung mit verbesserter Standzeit.

Abmessungen und Spezifikationen

• Norm DIN 6527 Long
• Schaftdurchmesser 10 mm
• Schnittdurchmesser 10 mm
• Nutzlänge 32 mm
• Maximale Schnitttiefe 22 mm
• Schaftform HB
• Spiralwinkel 35°/38°
• Schneidenanzahl 4
• Schneidstoff AL40
• Anwendung Fräsen

Aufbau und Vorteile

Der Fräser besteht aus Vollhartmetall und verwendet einen HB-Schaft nach DIN6535. Die Ausführung mit Halsfreischliff erhöht die Freischnittfläche und trägt so zu einer besseren Standzeit bei. Die Kombination aus hoher Produktivität durch vier Schneiden und hoher Standzeit durch moderne Werkzeugbeschichtung ermöglicht effiziente Zerspanung auch bei herausfordernden Werkstoffen.

Anwendungstipps

Beachten Sie die Schnittdatenempfehlungen und sichern Sie eine stabile Werkstück- und Werkzeugaufspannung, um beste Ergebnisse zu erzielen. Für bestmögliche Ergebnisse ist eine passende Kühlung außerhalb des Werkzeugs zu empfehlen, da eine innere Kühlmittelzufuhr nicht vorgesehen ist.

Besondere Merkmale

Radius-Eckenausführung zur Profilbearbeitung und die HB-Schaftkonstruktion sorgen für zuverlässige Aufspannung in stationären Maschinen. Die Kombination aus VHM-Kern und AL40-Schneidstoff liefert eine ausgewogene Balance aus Zerspanungsleistung und Standzeit.
