PFERD SCM Vollhartmetall-Fräser SCM-UC4-M050C-M57HA6 AL40
PFERD SCM Vollhartmetall-Fräser SCM-UC4-M050C-M57HA6 AL40 – Vier-Schneiden UC4, Eckenausführung Fase, hohe Produktivität und Standzeit.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

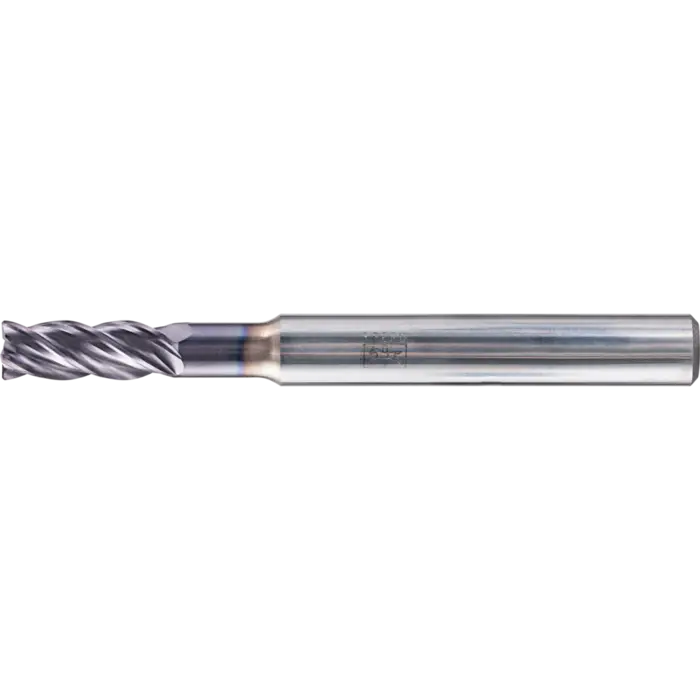

Fig. 01 — Produktansicht
Maße und Dimensionen
| Fasenbreite CHW (mm) | 0,2 |
|---|---|
| Nutzlänge LU (mm) | 21 |
| Kopflänge LH (mm) | 23 |
| Schaft-Durchmesser DCON | 6 mm |
| Schneiden-Durchmesser DC (mm) | 5 |
| Maximale Schnitttiefe APMX (mm) | 13 |
Produktbeschreibung
PFERD SCM Vollhartmetall-Fräser SCM-UC4-M050C-M57HA6 AL40 im Überblick
Die Vollhartmetall-Schaftfräser von Pferd eignen sich für den universellen Einsatz auf einer Vielzahl von Werkstoffen. Als Vier-Schneiden-UC4-Ausführung ermöglichen sie effizientes Schruppen bis Schlichten. Die Eckenausführung mit Fase erleichtert Rampen und Konturen. Der HA-Schaft (DIN6535) sorgt für stabile Führung in stationären Maschinen.
Mit 5 mm Schneidendurchmesser und 6 mm Schaftdurchmesser passt der Fräser in gängige Spannsysteme. Die Fasenbreite beträgt 0,2 mm, fungiert als sanfter Übergang und reduziert Spannungen an Kanten. Die Nutzlänge liegt bei 21 mm, die Kopflaenge bei 23 mm. Die Norm DIN 6527 Long garantiert Kompatibilität mit gängigen Spannern.
Anwendungsmöglichkeiten des UC4-Schaftfräsers
Universeller Fräseinsatz
Der Fräser bearbeitet eine breite Palette von Werkstoffen und eignet sich für Konturen, Ebenen und Nuten. Die Eckenausführung Fase ermöglicht saubere Kanten und erleichtert Rampen in Übergängen zu flachen Flächen.
Abmessungen und Spezifikationen
- Schneidendurchmesser: 5 mm
- Schaftdurchmesser: 6 mm
- Nutzlänge: 21 mm
- Kopflänge: 23 mm
- Max. Schnitttiefe: 13 mm
- Anzahl der Zähne: 4
- Norm: DIN 6527 Long
- Fasenbreite: 0,2 mm
- Spiralwinkel: 35°/38°
- Schneidstoff: AL40
- Schaftform: HA (DIN6535)
- Ausführung mit Halsfreischliff: ja
Wesentliche Merkmale und Nutzen
- Halsfreischliff: verbessert die Freigängigkeit und reduziert Reibung in langen Spindeln.
- Vier Schneiden: hohe Produktivität durch effizienten Materialabtrag.
- Beschichtung: verlängert die Standzeit durch geringeren Verschleiß.
Praxisnahe Verarbeitung
Beachten Sie die Schnittdatenempfehlungen und sichern Sie Werkstück sowie Werkzeug mit geeigneten Spannmitteln. Eine stabile Aufspannung minimiert Vibrationen und sorgt für gleichmäßige Oberflächen.
Aufbau und Materialwahl
Der Fräser basiert auf einem Vollhartmetall-Schaft mit Fase. Der HA-Schaft gemäß DIN6535 bietet eine robuste Passung in stationären Maschinen und erfüllt gängige Anforderungen der Industrie.
Weitere Produkteigenschaften
| Anzahl Zähne ZEFP (Stück) | 4 |
|---|---|
| Eckenausführung | Eckenausführung Fase |
| Innere Kühlschmierstoffzufuhr | nein |
| Norm | DIN 6527 Long |
| Schaftform | HA (DIN6535) |
| Schneidstoff | AL40 |
| Spiralwinkel | 35°/38° |
