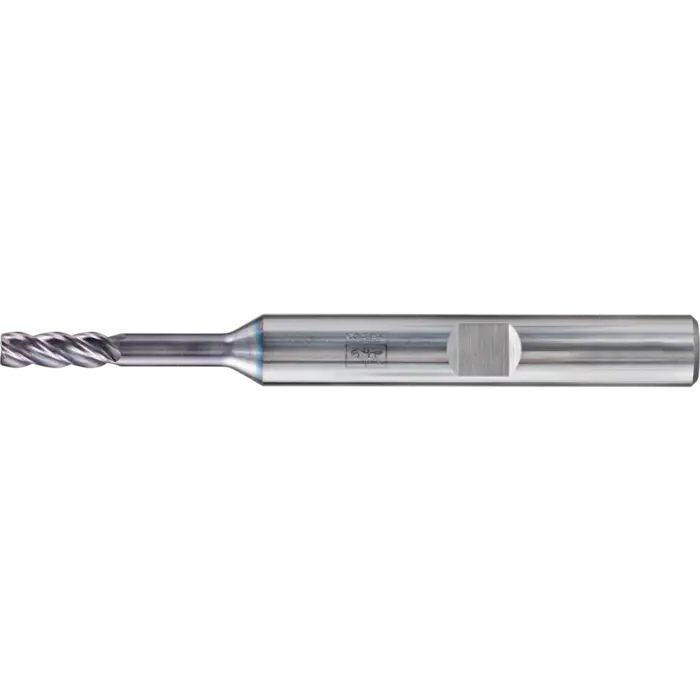

PFERD SCM Vollhartmetall-Fräser SCM-UC4-M030C-M57HB6 AL40

Schleifmittel SCM-UC4-M030C-M57HB6 AL40 im Überblick

Die PFERD SCM Vollhartmetall-Schaftfräser SCM-UC4-M030C-M57HB6 AL40 ist ein universeller Vier-Schneiden-Schaftfräser (UC4) für stationäre Fräsmaschinen. Die Eckenausführung mit Fase erleichtert Rampen- und Konturbearbeitungen. Die HB-Schaft (DIN 6535) sorgt für eine zuverlässige Spannpassung, während die TiAlN-Beschichtung Verschleißwiderstand erhöht. Mit Ø3 mm Schneide, 6 mm Schaft, 4 Zähnen, 21 mm Kopf- und 18 mm Nutzlänge bietet er sich vom Schruppen bis zum Schlichten an. Die maximale Schnitttiefe liegt bei 8 mm.

Der Fräser eignet sich für ein breites Materialspektrum: Aluminium, Temperguss, Gusseisen, Edelstahl, Kunststoff und mehr. Die Fasenbreite von 0,13 mm ermöglicht konturtreues Anfräsen, der Spiralwinkel von 35°/38° sorgt für eine effiziente Späneführung und reduziert Zusetzen.

Geeignet für Metall und Holz

Metallbearbeitung

In der Metallbearbeitung ermöglicht der UC4-Verbund eine hohe Zerspanungsleistung bei Aluminium, Stahlguss, Gusseisen und Edelstahl. Die Vier-Schneiden-Konstruktion kombiniert mit TiAlN-Beschichtung führt zu höherer Standzeit und besseren Oberflächen.

Holz- und Kunststoffbearbeitung

Auch bei Holzwerkstoffen und Kunststoffen liefert der Fräser saubere Oberflächen, geeignet für Vor- und Endbearbeitungen.

Abmessungen und Spezifikationen der UC4

• Schneidstoff: AL40
• Schneidendurchmesser (dc): 3 mm
• Schaftdurchmesser (dcon): 6 mm
• Schaftform: HB (DIN6535)
• Kopflaenge (lh): 21 mm
• Nutzlänge (lu): 18 mm
• Max. Schnitttiefe (apmx): 8 mm
• Norm: DIN 6527 Long
• Anzahl Zähne: 4
• Spiralwinkel: 35°/38°
• Fasenbreite (chw): 0,13 mm
• Eckenausführung: Fase
• Beschichtung: TiAlN

Wesentliche Eigenschaften

Ausführung mit Halsfreischliff unterstützt eine gleichmäßige Materialabnahme an komplexen Konturen und Kanten. Die TiAlN-Beschichtung erhöht die Standzeit unter anspruchsvollen Zerspanungsbedingungen.

• Hohe Produktivität durch 4 Schneiden – effizienter Abtrag in kurzer Zeit.
• Hohe Standzeit dank moderner Beschichtung – weniger Werkzeugwechsel.

Anwendungstipps

1. Beachten Sie die Schnittdatenempfehlungen; eine stabile Aufspannung verhindert Vibrationen.
2. Stellen Sie sicher, dass inner Kühlmittelzufuhr nicht vorgesehen ist; ggf. Spänluft oder Späneabführung verwenden.
3. Nutzen Sie die Eckenausführung Fase für Kontur- und Rampenbearbeitungen.

Material & Bauweise

Materialkombination: Vollhartmetall (AL40) mit TiAlN-Beschichtung auf HB-Schaft (DIN6535). Diese Bauweise vereint Festigkeit, Wärmeverträglichkeit und eine gute Spännevacuation.

Besondere Merkmale

Ausführung mit Halsfreischliff ermöglicht eine präzise Konturführung und eine effektive Spanabfuhr bei engen Radien.
