PFERD SCM Vollhartmetall-Fräser SCM-UC3-M030C-M57HB6 AL40
PFERD SCM Vollhartmetall-Fräser SCM-UC3-M030C-M57HB6 AL40 – dreischneidiger Eckfräser mit TiAlN-Beschichtung, 6 mm Schaft, 3 mm Schneiden, max. Schnitttiefe 8 mm.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

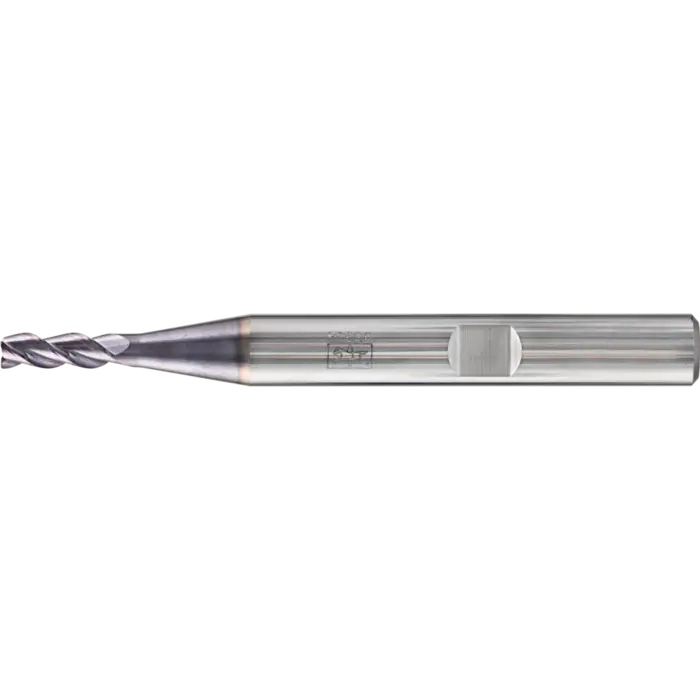

Fig. 01 — Produktansicht
Maße und Dimensionen
| Fasenbreite CHW (mm) | 0,1 |
|---|---|
| Nutzlänge LU (mm) | 11 |
| Kopflänge LH (mm) | 17 |
| Schaft-Durchmesser DCON | 6 mm |
| Schneiden-Durchmesser DC (mm) | 3 |
| Maximale Schnitttiefe APMX (mm) | 8 |
Produktbeschreibung
PFERD SCM Vollhartmetall-Fräser SCM-UC3-M030C-M57HB6 AL40 im Überblick
Die PFERD SCM Vollhartmetall-Schaftfräser sind universell einsetzbar und eignen sich für Konturen- und Nutenfräsungen auf einer Vielzahl von Werkstoffen. Der dreischneidige Eckfräser bietet 3 Schneiden und eine Eckenausführung Fase mit 0,1 mm Fasenbreite. Die HB-Schaft passt zu stationären Maschinen und hat einen Durchmesser von 6 mm. Der Kopf misst 17 mm in der Länge, die Nutzlänge beträgt 11 mm und die maximale Schnitttiefe liegt bei 8 mm. Spiralwinkel: 38°/40°/42°. Die Schneiden sind aus AL40 und die Bauweise unterstützt eine TiAlN-Beschichtung zur erhöhten Standzeit. Die Fase ist 0,1 mm breit; der Fräser verwendet eine HB-DIN6535-Schaftform.
Ausführung mit Halsfreischliff steigert die Zerspanungsleistung bei komplexen Konturen und Nuten. Das Werkzeug eignet sich für eine breite Palette metallischer Werkstoffe sowie für Kunststoffe und Holz gemäß der gängigen Praxis.
Geeignet für Fräsen in Metall und Holz
Metallbearbeitung
Für metallische Werkstoffe bietet der Fräser robusten Spanungsabtrag bei Aluminium, Gusseisen, Stahlguss, Edelstahl und weiteren Legierungen. Die TiAlN-Beschichtung erhöht Verschleißfestigkeit und Standzeit, besonders bei höheren Schnitttiefen.
Holz- und Kunststoffbearbeitung
Auch Holz, Spanplatten und Kunststoffe lassen sich mit diesem Dreischneider fräsen; die Geometrie sorgt für ruhige Spanbildung und gute Oberflächenqualität.
Technische Daten des SCM-UC3-M030C-M57HB6 AL40
- Durchmesser der Schneiden (dc): 3 mm
- Schaftdurchmesser (dcon): 6 mm
- Kopflaenge (lh): 17 mm
- Nutzlaenge (lu): 11 mm
- Maximale Schnitttiefe (apmx): 8 mm
- Spiralwinkel: 38°/40°/42°
- Schneidstoff: AL40
- Schaftform: HB (DIN6535)
- Schneiden-Durchmesser (dc): 3 mm
- Antrieb: Stationäre Maschinen
- Norm: Werksnorm
- Fasenbreite (chw): 0,1 mm
- Innere Kühlmittelzufuhr: nein
Praxisnahe Anwendungstipps
Beachten Sie die Schnittdatenempfehlungen und sichern Sie eine stabile Werkstück- und Werkzeugaufspannung, um beste Oberflächen und kurze Bearbeitungszeiten zu erzielen.
Material & Aufbau
Aufbauend auf AL40-Schneidstoff und HB-Schaft (DIN6535) bietet der Fräser eine gute Standzeit durch die Kombination aus robustem Korn und Halsfreischliff. Die Eckenausführung Fase erleichtert das präzise Anlegen von Kanten in Nuten.
Weitere Produkteigenschaften
| Anzahl Zähne ZEFP (Stück) | 3 |
|---|---|
| Eckenausführung | Eckenausführung Fase |
| Innere Kühlschmierstoffzufuhr | nein |
| Norm | Werksnorm |
| Schaftform | HB (DIN6535) |
| Schneidstoff | AL40 |
| Spiralwinkel | 38°/40°/42° |
