PFERD Hartmetallfrässtifte ZYA 0625/6 FVKS ZBS

PFERD Hartmetallfrässtifte ZYA 0625/6 FVKS ZBS im Überblick

Die PFERD Hartmetallfrässtifte mit der Zahnung FVKS eignen sich zum Besäumen und Umrissfräsen des breiten Spektrums faserverstärkter Kunststoffe (GFK/CFK) sowie harter glas- und kohlefaserverstärkter Duroplaste. Die Zahnung FVKS ist auf höchste Rundlaufgenauigkeit ausgelegt und sorgt für ein ruhiges Fräsen sowie eine glatte Schnittkante. Die Kombination aus ZBS-Zentrierbohrerspitze ermöglicht zusätzliches Bohren und Fräsen in einem Arbeitsgang.

Ausgestattet mit einer zylindrischen Form, 6 mm Schaftdurchmesser und 25 mm verzahntem Abschnitt, liefern diese Frässtifte stabile Leistung bei hohen Vorschüben. Die 65 mm Gesamtlänge passt in gängige Spindeln von Werkzeugmaschinen, Robotern und Handgeräten.

Technische Daten des ZYA 0625/6 FVKS ZBS

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 65 mm
• Verzahnte Länge: 25 mm
• Zahnung: FVKS
• Maximale Drehzahlen (GFK/CFK ≤ 40% Faseranteil): bis 48.000 min⁻¹
• Maximale Drehzahlen (GFK/CFK > 40%): bis 24.000 min⁻¹

Geeignetheit in GFK/CFK und glasfaserverstärkten Duroplasten

Die FVKS-Zahnung ermöglicht ruhiges Fräsen und glatte Oberflächen. Sie ist geeignet für GFK, CFK sowie harte glas- und kohlefaserverstärkte Duroplaste. Die Zahnung bietet hohe Rundlaufgenauigkeit – ideal für Anwendungen an Maschinen oder Robotern mit hohen Vorschüben.

Handeinsatz und Maschinenbetrieb

FVKS-Zahnung ist besonders gut für den Handeinsatz geeignet. Sie ermöglicht sicheres Anbohren auf nahezu allen Oberflächengegebenheiten, während der ruhige Rundlauf Verschleiß am Werkzeug und Antrieb reduziert.

Anwendungsempfehlungen

1. Wählen Sie den Durchmesser grundsätzlich größer als die Materialstärke, um Schlagen und Rattern zu vermeiden.
2. Erhöhen Sie die Drehzahl, wenn das Werkzeug zum Rattern neigt.
3. Setzen Sie das Werkzeug an leistungsstarken Antrieben mit elastisch gelagerter Spindel ein, um Vibrationen zu minimieren.
4. Beachten Sie die Drehzahlempfehlungen für die jeweiligen Werkstoffe.

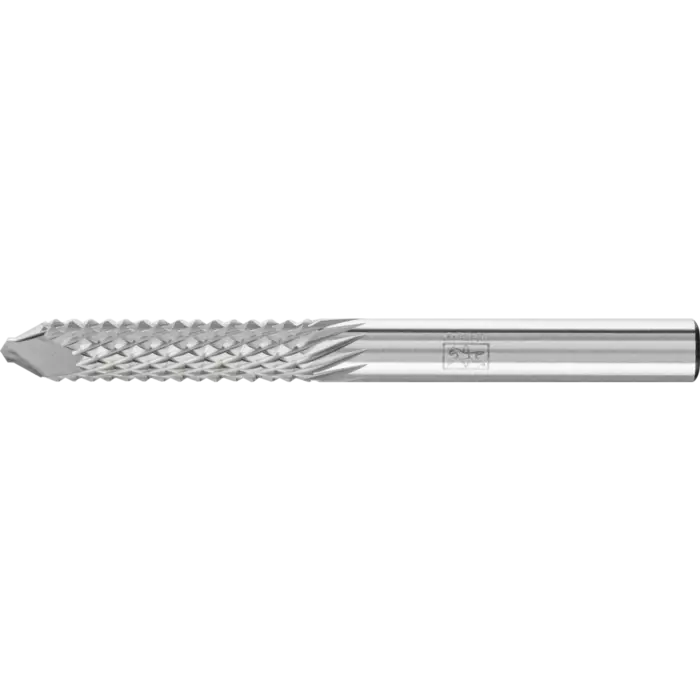

Aufbau: Zylinderform mit Zentrierbohrerspitze

Der Frisstift besteht aus Hartmetall und trägt die FVKS-Zahnung auf einem Zylinderkörper. Die Zentrierbohrerspitze (ZBS) ermöglicht sicheres Anbohren und sorgt für eine stabile Führung. Mit 6 mm Schaft passt der Stift in die gängigen Spannsysteme.
