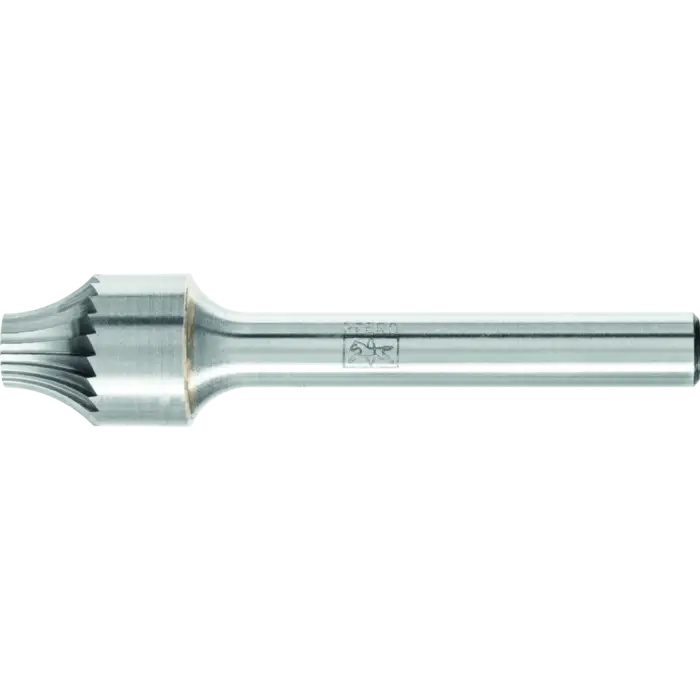

PFERD Hartmetallfrässtifte V 1215/6 Z3
Maße und Dimensionen
| Länge, Gesamt (mm) | 55 |
|---|---|
| Länge, verzahnt (mm) | 7 |
| Länge, Aufbau (mm) | 15 |
| Durchmesser Schaft (mm) | 6 |
| Durchmesser Kugellager (mm) | 6 |
| Eckenausführung Radius (mm) | 10 |
Schleifmittel Hartmetallfrässtifte V 1215/6 Z3 im Überblick
Die PFERD Hartmetallfrässtifte V 1215/6 Z3 sind verrundende Hartmetallfrässtifte (DIN 8033) mit Zahnung 3 und 6 mm Schaft. Die Stirnseite ist konkav ausgeführt, wodurch sich Außenradien und Kantenverrundungen präzise erzeugen lassen. Mit einer Gesamtlänge von 55 mm und einem Verzahnungsabschnitt von 7 mm ermöglichen sie eine effektive Bearbeitung auch an schwer zugänglichen Stellen.
Typische Einsatzbereiche umfassen das Anfasen, Entgraten, Verrunden sowie das feine Fräsen von Konturen. Die Werkstoffpalette reicht von Gusseisen, Stahlguss, Aluminiumlegierungen bis zu Edelstahl (INOX) und Titanlegierungen; die Zahnung 3 sorgt für eine ausgewogene Zerspanungsleistung.
Geeignet für Kontur- und Kantenbearbeitung
Anfasen und Verrunden
Die Verrundungsform ermöglicht exakte Radien und Eckenrundungen – dort, wo gewichtige Kanten verfeinert oder optisch geglättet werden müssen.
Weitere Anwendungen
Unter anderem werden auch Senken, Entgraten, Fräsen und Ausfräsen unterstützt – ideal für Serien- oder Einzelteile.
Technische Daten des V 1215/6 Z3
- Durchmesser (Schaft): 6 mm
- Gesamtlänge: 55 mm
- Aufbau-Länge: 15 mm
- Zahnung: 3
- Radius der Eckenausführung: 10 mm
Drehzahlen und Materialkompatibilität
- Gehärtete/vergütete Stähle über 1.200 N/mm²: bis 9.000 rpm
- Graues/weißes Gusseisen: bis 16.000 rpm
- Harte NE-Metalle: bis 9.000 rpm
- Rost- und säurebeständige Stähle: bis 9.000 rpm
- Weiche NE-Metalle: bis 16.000 rpm
Eigenschaften & Nutzen
- Gute Zerspanungsleistung durch optimale Abstimmung von Hartmetall, Geometrie und Zahnung
- Hohe Standzeit
- Exakter Rundlauf reduziert Rattermarken und Verschleiß von Werkzeug und Antrieb
- Hohe Oberflächengüte
Praxis-Tipps
Setzen Sie den 6 mm Schaft auf Antrieben mit mindestens 300 W Leistung ein. Wenn der kleinste Frässtift-Durchmesser zum Einsatz kommt, kann die Drehzahl entsprechend erhöht werden; im oberen Drehzahlbereich wird eine wirtschaftliche Zerspanung erreicht.
Aufbau
Verrundungsfrässtifte mit stirnseitig konkaver Form; Zahnung 3, DIN 8033; geeignet für Außenradien und Kantenvwrundungen.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 16000 |
|---|---|
| RPM bis, harte NE-Metalle | 9000 |
| RPM bis, rost- und säurebeständige Stähle | 9000 |
| RPM bis, weiche NE-Metalle | 16000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 12000 |
| RPM von, rost- und säurebeständige Stähle | 7000 |
| Zahnung | 3 |
