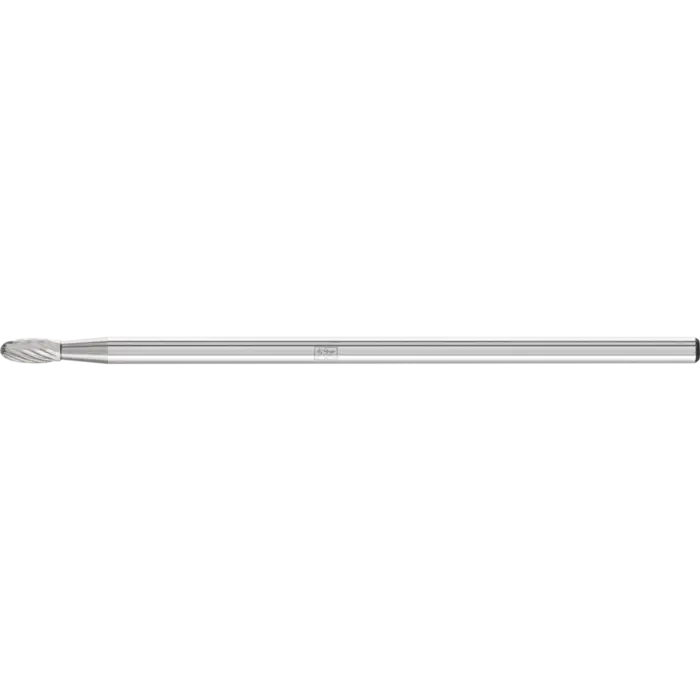

PFERD Hartmetallfrässtifte TRE 0307/3 Z5 GL 75

PFERD Hartmetallfrässtifte TRE 0307/3 Z5 GL 75 im Überblick

Die PFERD Hartmetallfrässtifte TRE 0307/3 Z5 GL 75 gehören zur Kategorie der Hartmetallfrässtifte mit Tropfenform nach DIN 8032 und einer Langschaft-Ausführung (GL) von 75 mm Gesamtlänge. Der Schaftdurchmesser beträgt 3 mm und die Zahnung liegt bei Z5. Diese Kombination bietet eine universell einsetzbare Lösung für Fein- und Grobzerspanung auf verschiedensten Werkstoffen.

Hartmetallfrässtifte mit Tropfenform ermöglichen eine präzise Konturenbearbeitung auch in schwer zugänglichen Bereichen. Die Vollhartmetallkonstruktion sorgt dabei für eine hohe Standzeit und Leistungsstabilität – selbst bei anspruchsvollen Bearbeitungen.

Einsatzgebiete der TRE 0307/3 Z5 GL 75

Durchbrüche und Entgraten

Durchbrüche und Entgraten an Bauteilkanten erfolgen sauber dank der feinen Zahnung 5, die geringe Materialanhaftung ermöglicht und Oberflächenrisse vermeidet.

Fräsen und Ausfräsen

Universelle Zerspanung im Fein- bis Grobsbereich macht den Frisstift flexibel einsetzbar. Die Tropfenform intaktisiert kontrollierten Abtrag, insbesondere an türkisfarbenen oder glatten Flächen.

Flächenbearbeitung und Schweißnaht

Geeignet für gleichmäßige Materialabträge an Flächen sowie Schweißnahtvorbereitungen, wo Konturen exakt getroffen werden müssen.

Technische Daten des TRE 0307/3 Z5 GL 75

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 75 mm
• Verzahnung: Z5
• Verzahnungslänge (ungezügelt): 7 mm
• Werkstoff: Vollhartmetall
• Maximale Drehzahl: bis 31.000 min⁻¹ (Je nach Werkstoff)
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer
• Bearbeitbare Werkstoffe: Bronze, Einsatzstähle, Stahlguss, Kobaltbasislegierungen, Aluminiumlegierungen (hart), Ni basislegierungen (z. B. Inconell, Hastelloy), Edelstahl (INOX), Titan

Aufbau und Materialcharakteristik

Der TRE 0307/3 Z5 GL 75 ist ein Hartmetallfrisstift mit Tropfenform nach DIN 8032 und Verzahnung nach DIN 8033. Die GL-Variante verwendet einen Langschaft von 75 mm, der zusätzlich gekürzt werden kann, falls der Einsatz dies verlangt. Die Kombination aus Vollhartmetall und gezielter Zahnung sorgt für hohe Abtragsleistung bei guter Oberflächenqualität.

Eigenschaften und Nutzen

Durch die optimal abgestimmte Hartmetall-Geometrie und die universalzahnung 5 wird eine hohe Zerspanungsleistung erzielt. Die Stiftkonstruktion gewährleistet hohe Standzeit und einen exakten Rundlauf, der Rattermarken minimiert und Verschleiß am Werkzeug bzw. Antrieb reduziert. Zudem lässt sich die Oberflächenqualität durch die Tropfenform gezielt verbessern.

Praxis & Verarbeitung

1. Wählen Sie die Drehzahl im oberen Bereich (bis ca. 31.000 min⁻¹), abhängig vom Werkstoff.
2. Setzen Sie den 3 mm Schaft auf einem geeigneten Antrieb (75–300 W) ein.
3. Bei Bedarf kann der Frässtift gekürzt werden, wobei GL 75 mm eine gute Zugänglichkeit zu schwer erreichbaren Bereichen bietet.

Aufbau: Vollhartmetall mit Tropfenform

Die Vollhartmetallkonstruktion sorgt in Kombination mit der Tropfenform und der DIN-gerechten Verzahnung für eine konsistente Abtragsleistung über längere Einsatzzeiträume hinweg. GL 75 bezieht sich auf die Langschaftlänge, die speziell für schwer zugängliche Stellen entwickelt wurde.

Besondere Merkmale

Tropfenform nach DIN 8032

Die Tropfenform bietet besonders gute Konturführung in schwer zugänglichen Bereichen und ermöglicht feine Oberflächen.

Langschaft GL 75 mm

Der lange Schaft ermöglicht wirtschaftliche Bearbeitung von schwer zugänglichen Stellen und kann bei Einsatz notwendig gekürzt werden (ohne Qualitätsverlust).

Vollhartmetallmaterial

Dieses Material bietet hohe Standzeit und Verschleißfestigkeit – ideal für harte Werkstoffe wie Edelstahl und Nickelbasislegierungen.
