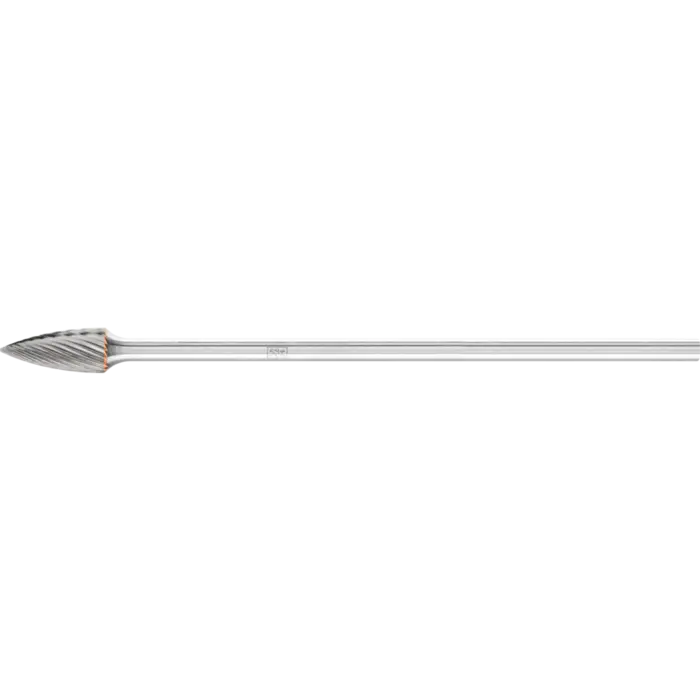

PFERD Hartmetallfrässtifte SPG 0613/3 Z5 SL 75

PFERD SPG 0613/3 Z5 SL 75 im Überblick

Der PFERD Hartmetallfrässtift SPG 0613/3 Z5 SL 75 ist ein spitzbogenförmiger Frässtift nach DIN 8032 mit Verzahnung DIN 8033. Die SPG-Form ermöglicht feine Konturbearbeitung und den Einsatz an schwer zugänglichen Stellen dank Langschaft.

Mit Hartmetall gelingt die Zerspanung von Gusseisen, Stahl und Edelstahl (INOX) sowie hochwarmfesten Werkstoffen wie Nickelbasis- oder Kobaltbasislegierungen. Die Ausführung bietet gute Oberflächen und eine robuste Standzeit.

Die 3 mm Schaft und der 88 mm Gesamtlänge ermöglichen wirtschaftliche Bearbeitung kleiner Konturen; der verzahnte Abschnitt ist 13 mm lang. Die Werkzeuge eignen sich für Fräsen, Bohren und Senken in Verbindung mit Biegemühlen, Robotern und stationären Maschinen.

Hervorzuheben sind die hohe Zerspanungsleistung, hohe Standzeit und die hohe Oberflächengüte, die durch die harmonische Abstimmung von Hartmetall, Zahnform (Z5) und Geometrie erzielt wird. Der Rundlauf ist exakt, wodurch Rattermarken minimiert und Verschleiß reduziert wird.

Geeignet für Metallbearbeitung und Hochleistungswerkstoffe

Die SPG 0613/3 Z5 SL 75 bearbeitet Edelstahl (INOX), Stahlguss, Bronze, Titan- und Nickelbasislegierungen (z. B. Inconell, Hastelloy) sowie gehärtete Stähle und Hochwarmfeststoffe. Die Universalzahnung 5 unterstützt effektives Vorschneiden und Entgraten.

Technische Daten des SPG 0613/3 Z5 SL 75

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 88 mm
• Verzahnung: Z5 (Universalzahnung 5)
• Verzahntlänge: 13 mm
• Durchmesser Schaft: 3 mm
• Max. Drehzahlen: bis 15.000 min^-1 (je nach Werkstoff)
• Bearbeitbare Werkstoffe: Edelstahl, Stahlguss, Bronze, Titan, Nickelbasislegierungen, gehärtete Stähle, Hochwarmfeststoffe

Aufbau und Einsatzhinweise

Diese Ausführung verfügt über einen Stahllangschaft, der eine stabile Führung und wirtschaftliche Bearbeitung ermöglicht. Für den wirtschaftlichen Einsatz empfiehlt sich der obere Drehzahlbereich, speziell bei kleinen Frästiftdurchmessern und leistungsstarken Antrieben von 75–300 W.

Praxisnahe Anwendungstipps

1. Bei kleinstem Frässtiftdurchmesser kann die Drehzahl entsprechend erhöht werden.
2. Arbeiten Sie im oberen Drehzahl- bzw. Schnittgeschwindigkeitsbereich für wirtschaftliche Zersparnung.
3. Setzen Sie 3 mm-Schaftfräser auf Antrieben mit 75–300 W Leistung ein.
