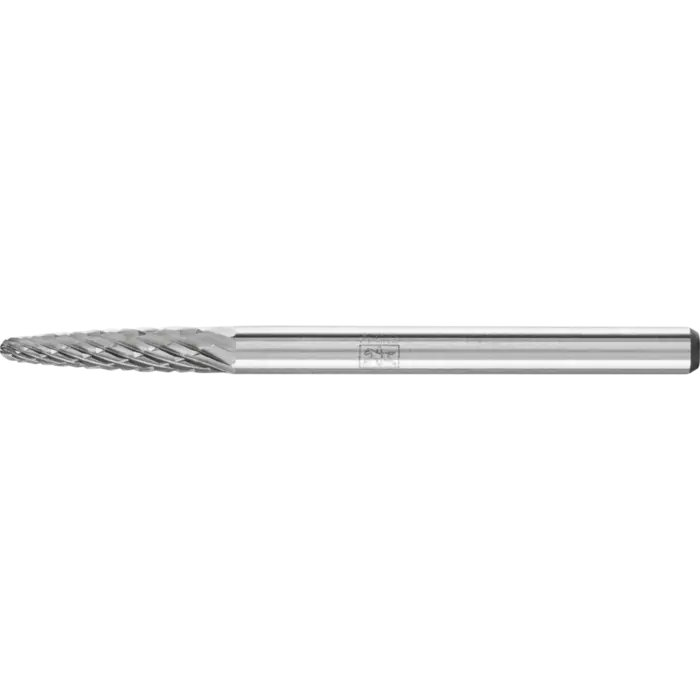

PFERD Hartmetallfrässtifte RBF 0313/3 Z3 PLUS

Hartmetallfrässtifte PFERD RBF 0313/3 Z3 PLUS im Überblick

Die PFERD Hartmetallfrässtifte mit der Kennung RBF 0313/3 Z3 PLUS gehören zur Kategorie der universell einsetzbaren Rundbogenfrässtifte. Die 3 PLUS-Zahnung ist kreuzverzahnt und sorgt für hohen Materialabtrag bei gleichzeitiger guter Oberflächengüte. Der 3 mm Schaft ermöglicht den Einsatz an gängigen Antrieben, während der Rundbogen Konturen zuverlässig nachläuft. Die Bauform entspricht DIN 8032, Verzahnung DIN 8033, was eine breite Maschinenkompatibilität sicherstellt.

Die Kombination aus Hartmetall, Geometrie und Kreuzverzahnung resultiert in einer hohen Zerspanungsleistung über verschiedenste Werkstoffe hinweg – insbesondere Gusseisen, Stahl, Edelstahl (INOX) sowie Nickelbasis- und Titanlegierungen. Die Stifte zeichnen sich durch eine robuste Standzeit aus und ermöglichen ein werkstoffübergreifendes Arbeiten mit konstantem Antragsverhalten.

Durchbrüche, Entgraten und Oberflächenbearbeitung

Durch den universellen Einsatzbereich eignen sich die Stifte besonders für das Erzeugen von Durchbrüchen, das Entgraten sowie das Egalisieren und Fein- bis Grobzerspanen auf Konturen. Die Rundbogenform gewährleistet eine gleichmäßige Materialabnahme auf unregelmäßigen Flächen, ohne Rattermarken zu hinterlassen.

Fräsen, Ausfräsen und Schweißnahtbearbeitung

Für das Fräsen von Bauteilflächen, das Ausfräsen von Nuten oder das Nacharbeiten von Schweißnähten bieten die RBF 0313/3 Z3 PLUS stabile Schnitte bei hohem Abtrag. Die 3 PLUS Kreuzverzahnung trägt dazu bei, auch bei harteren Werkstoffen eine zuverlässige Schnittführung und gute Oberflächengüte zu erzielen.

Abmessungen und Spezifikationen

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 43 mm
• Verzahnungslänge: 13 mm
• Eckenradius: 0,75 mm
• Zahnung: 3 PLUS (kreuzverzahnt)
• Durchmesser Schaft: 3 mm

Technische Leistungsdaten

• Umlaufdrehzahlen (empfohlene Bereiche):
  bis gehärtete, vergütete Stähle > 1.200 N/mm² ca. 37.000 rpm; graues/weißes Gusseisen ca. 64.000 rpm; harte NE-Metalle ca. 37.000 rpm; rost- und säurebeständige Stähle ca. 37.000 rpm; weiche NE-Metalle ca. 64.000 rpm; gehärtete Stähle > 1.200 N/mm² ca. 27.000 rpm.
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer

Material & Aufbau

Der Hartmetallanteil in Verbindung mit der Rundbogenform und der Verzahnung nach DIN 8033 ermöglicht einen hohen Abtrag auch auf anspruchsvollen Werkstoffen. Das Produkt ist darauf ausgelegt, eine lange Standzeit bei gleichzeitig guter Oberflächenqualität zu liefern. Die universelle Einsatzbarkeit erstreckt sich über Temperguss, Gusseisen, Stähle bis hin zu Nickelbasislegierungen und Edelstahl (INOX).

Besondere Merkmale

Die Kreuzverzahnung 3 PLUS bietet stabiles Schneidverhalten auch bei anspruchsvollen Materialien, während der Rundbogen eine präzise Konturführung ermöglicht. Dank der engen Toleranzen bleibt der Rundlauf exakt, wodurch sich Verschleiß am Werkzeug- und Werkzeugantrieb reduziert und eine gleichmäßige Oberflächenfinish erzielt wird.
