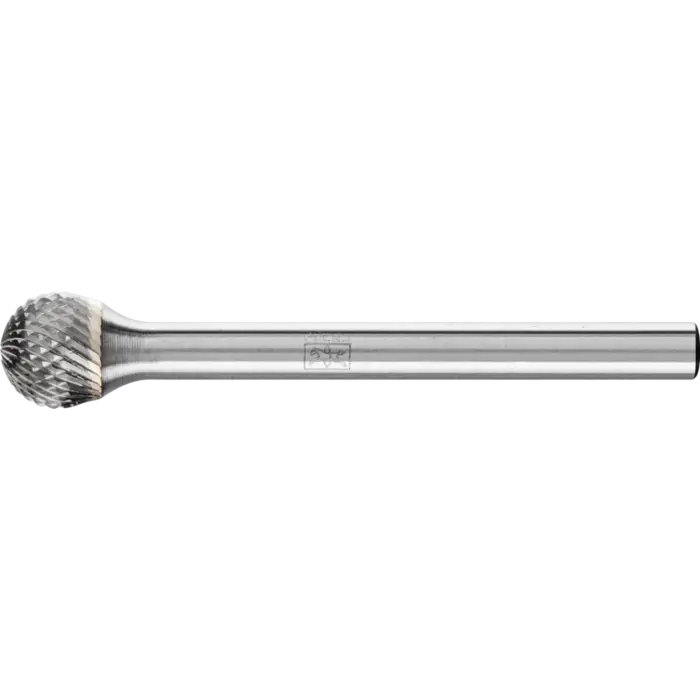

PFERD Hartmetallfrässtifte KUD 0605/3 MICRO

PFERD Hartmetallfrässtifte KUD 0605/3 MICRO im Überblick

Die Hartmetallfrässtifte MICRO sind speziell für die Feinzerspanung konzipiert. Sie bieten eine hohe Zerspanungsleistung und erzeugen eine herausragende Oberflächengüte, insbesondere gegenüber herkömmlichen Fräswerkzeugen. Der kugelförmige Frässtift nach DIN 8032 arbeitet vibrationsarm und reduziert Rattermarken sowie Geräuschentwicklung. Die Geometrie bleibt während der Standzeit stabil, sodass sich Feinbearbeitungen im Hand- und Maschineneinsatz attraktiv darstellen. Geeignet für nahezu alle Werkstoffe bis 68 HRC.

Die MICRO-Zahnung ermöglicht feine Konturabträge und glatte Oberflächen – ideal für Feinbearbeitung, Korrekturen im Werkzeug- und Formenbau sowie das Schärfen von Schnittwerkzeugen.

Anwendungsfelder der MICRO-Hartmetallfrässtifte

Feinbearbeitung und Konturkorrekturen

Setzen Sie den Frässtift an leistungsstarken Antrieben mit elastisch gelagerter Spindel ein, um Vibrationen zu minimieren. Die MICRO-Zahnung sorgt für gleichmäßige Zerspanung.

Korrekturen im Werkzeug- und Formenbau

Die kugelförmige Geometrie ermöglicht präzise Abträge an Kanten und engen Radien, reduziert Nachbearbeitung und verbessert die Oberflächengüte.

Schärfen von Schnittwerkzeugen

Mit diesem Stift lassen sich Schärflinien sauber herstellen und der Verschleiß beim Nachschärfen minimieren.

Technische Daten des KUD 0605/3 MICRO

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 35 mm
• Verzahnte Länge: 5 mm
• Kugelform: kugelförmig nach DIN 8032
• Zahnung: MICRO

Drehzahlbereiche je Werkstoffgruppe

• Stahl bis 1.200 N/mm² (<38 HRC): bis 40.000 rpm
• Gehärtete/Stähle > 1.200 N/mm²: bis 32.000 rpm
• Guss und NE-Metalle: bis 40.000 rpm
• Hochwarmfeste Werkstoffe: bis 32.000 rpm
• Rost- und säurebeständige Stähle: bis 32.000 rpm

Eigenschaften und Leistungsmerkmale

Hohe Oberflächengüte und geringe Verschleißanfälligkeit entstehen durch die MICRO-Zahnung. Die exakte Rundlaufführung ermöglicht schlagfreies Arbeiten ohne Rattermarken, wodurch der Verschleiß am Werkzeug und Antrieb reduziert wird. Geeignet für Werkstoffe bis 68 HRC und sowohl Hand- als auch Maschineneinsatz.

Verarbeitungstipps

1. Nutzen Sie leistungsstarke Antriebe (75–300 W) mit elastisch gelagerter Spindel, um Vibrationen zu vermeiden.
2. Beachten Sie die Drehzahlempfehlungen je Werkstoff.
3. Arbeiten Sie im oberen Drehzahlbereich der jeweiligen Materialklasse.
4. Setzen Sie den 3 mm Schaft an passenden Spindeln ein.

Aufbau und Material

Der Stift besteht aus Hartmetall und besitzt einen kugelförmigen Kopf nach DIN 8032. Die MICRO-Zahnung ermöglicht eine präzise, feine Zerspanung bei geringer Wärmeentwicklung.

Kernmerkmale der Kugelform

Durch den kugelförmigen Kopf lassen sich Konturen, Radien und Kanten mit hoher Präzision bearbeiten, wodurch nachbearbeiten reduziert werden kann.
