Pferd · Frässtift
PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45?
PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU – Exakte 45°-Kantenbearbeitung an Aluminium, 52 mm Gesamtlänge, 6 mm Schaft, 10 mm Aufnahme.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

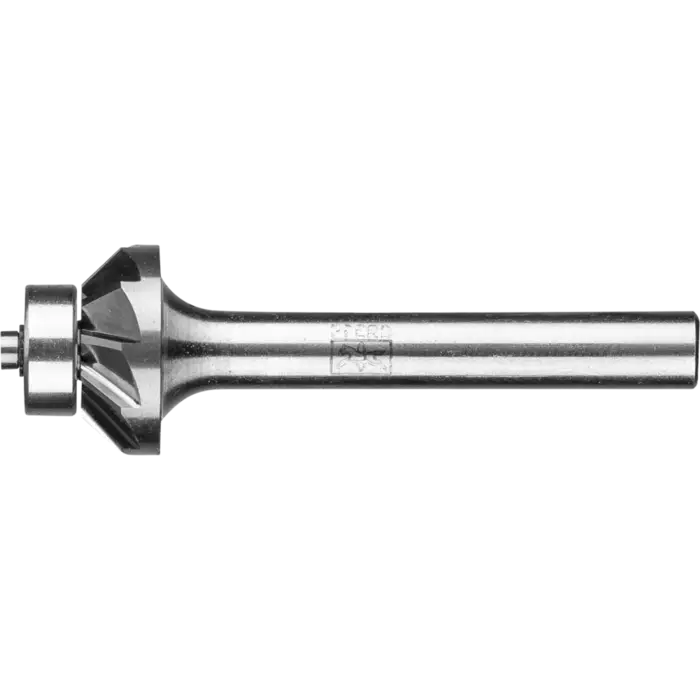

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 52 |
|---|---|
| Länge, verzahnt (mm) | 3 |
| Länge, Aufbau (mm) | 12 |
| Durchmesser Schaft (mm) | 6 |
| Durchmesser Kugellager (mm) | 10 |
Produktbeschreibung
PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45° im Überblick
Die PFERD Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen. In einem Arbeitsschritt lassen sich exakte Kantenformen erzeugen. Die Kantenverrundung dient u. a. als Sicherungsmaßnahme für den Korrosionsschutz gemäß ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Die kegelsenkige Form erzeugt exakte 45°-Fasen und ist speziell zum Anfasen definierter Winkel geeignet.
Setzen Sie die Frässtifte im Gegenlauf ein. Um eine feine Oberfläche zu erzeugen, führen Sie sie abschließend im Gleichlauf über die Kante. Verwenden Sie die Zahnung EDGE ALU bevorzugt auf dem Druckluft-Geradschleifer PG 3/210 mit der passenden Führungshülse EFH PG 3/210 von PFERD. Bei kleineren Frässtiftdurchmessern kann die empfohlene Drehzahl entsprechend erhöht werden.
Geeignet für Kantenschliff und Konturen
Der Frässtift eignet sich besonders für Anfasen, Entgraten, Fräsen und Verrunden an Aluminium, Messing, Kupfer, faserverstärkten Duroplasten (GFK, CFK), sowie Kunststoffen. Die Edge-Alu-Zahnung ermöglicht eine präzise Führung entlang der Kante und minimiert das Risiko von Beschädigungen am Werkstück.
Daten der KSK 1603/6 EDGE ALU
- Aufbau-Länge: 12 mm
- Gesamtlänge: 52 mm
- Durchmesser Kugellager: 10 mm
- Schaftdurchmesser: 6 mm
- Winkel: 90°
- Zahnung: EDGE ALU
Eigenschaften & Nutzen
Dank der besonderen EDGE-Zahnung und der Kegelsenkform führen Sie den Frässtift zuverlässig und präzise entlang der Kontur. Der exakte Rundlauf ermöglicht schlagfreies Arbeiten, reduziert Verschleiß am Werkzeug und am Antrieb und sorgt für gleichbleibende Oberflächenqualität. Die Frässtifte sind auswechselbar, was Wartung und Bereitschaft der Werkzeuge erleichtert.
Praxisnahe Anwendung
- Setzen Sie den Frässtift im Gegenlauf ein.
- Führen Sie ihn abschließend im Gleichlauf über die Kante, um eine feine Oberfläche zu erzeugen.
- Nutzen Sie die Zahnung EDGE ALU mit PG 3/210 und der passenden Führungshülse EFH PG 3/210 von PFERD.
- Bei Einsatz des kleinsten Frässtift-Durchmessers kann die Drehzahl entsprechend erhöht werden.
Kernmerkmale der KSK 1603/6 EDGE ALU
- Kegelsenkform KSK EDGE für definierte Fasen und exakte Führung
- Bleibt schlagfrei und reduziert Verschleiß durch exakten Rundlauf
- Hartmetallfrässtift mit auswechselbarer Bauweise für lange Nutzungsdauer
Weitere Produkteigenschaften
| RPM bis, harte NE-Metalle | 22000 |
|---|---|
| RPM bis, thermopl. Kunststoffe, faserv. Kunststoffe (GFK/CFK) | 22000 |
| RPM bis, weiche NE-Metalle | 22000 |
| RPM von, thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GFK/CFK) | 12000 |
| Zahnung | EDGE ALU |
