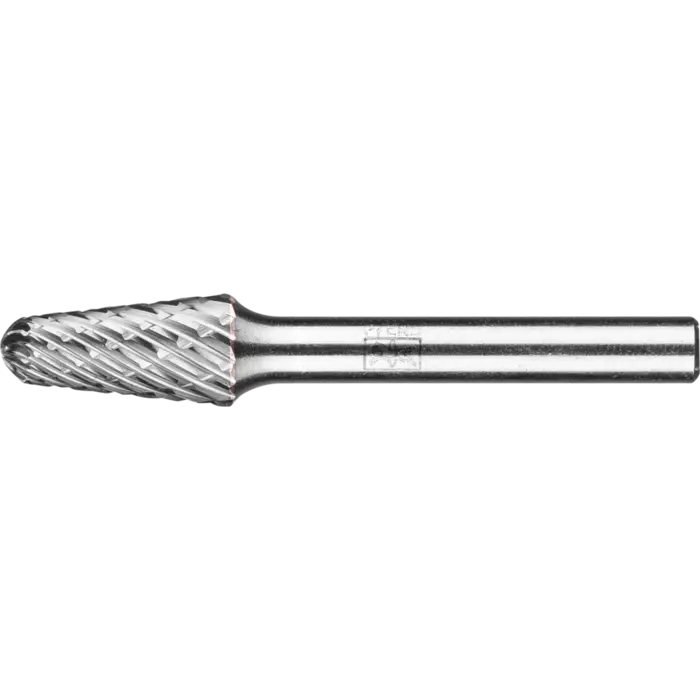

PFERD Hartmetallfrässtifte KEL 1020/6 ALLROUND

PFERD KEL 1020/6 ALLROUND Hartmetallfrässtifte im Überblick

Der PFERD Hartmetallfrässtift KEL 1020/6 ALLROUND gehört zur Familie der Hartmetallfrässtifte und zeichnet sich durch die ALLROUND-Zahnung aus. Diese Zahnung kombiniert die Vorteile der bewährten Zahnung 3 PLUS, steigert die Zerspanungsleistung auf Stahl um bis zu 30 % und reduziert Vibrationen sowie Lärm. Der Stift besitzt eine rundkegelförmige Form und eine runde Kuppe gemäß DIN 8032 – ideal für Kontur- und Flächenbearbeitung.

Mit einem 6 mm Schaft und einer Gesamtlänge von 60 mm (verzahnte Länge 20 mm) lässt sich der Frässtift vielseitig einsetzen und bietet stabile Führungen auch bei anspruchsvollen Konturen. Die ALLROUND-Geometrie ermöglicht effizientes Arbeiten auf Stahl, Edelstahl (INOX), NE-Metallen und Gusseisen.

Geeignet für Metall- und NE-Metallbearbeitung

Metallbearbeitung

Durch die ALLROUND-Zahnung erreichen Sie höchste Abtragsleistung – besonders auf Stahl und Stahlguss – bei reduzierten Vibrationen und geringer Lautstärke, wodurch sich Produktivität und Lebensdauer von Werkzeug und Spindel erhöhen.

Kontur- und Flächenbearbeitung

Die Rundkegelform sorgt für gleichmäßige Konturen ohne Rattermarken und verbessert so die Oberflächenqualität sowie Verschleißverhalten des Antriebs.

Technische Daten des KEL 1020/6 ALLROUND

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 60 mm
• Verzahnte Länge: 20 mm
• Zahnung: ALLROUND
• Form: Rundkegelform nach DIN 8032
• Winkel der Verzahnung: 14°
• Antriebssysteme: Biegwellenantrieb, Werkzeugmaschinen, Roboter, stationäre Maschinen, Geradschleifer

Drehzahlen je Werkstoff

• Stähle bis 1.200 N/mm² (≤38 HRC): 14.000–24.000 min-1
• GehäRtete / verguetete Stähle (>1.200 N/mm²): 8.000–14.000 min-1
• Graues/weißes Gusseisen: 14.000–29.000 min-1
• Ne-Metalle (hart/weich): 14.000–24.000 min-1

Eigenschaften und Nutzen der ALLROUND-Zahnung

Die ALLROUND-Zahnung bietet deutlich mehr Zerspanungsleistung als herkömmliche Kreuzverzahnung. Sie reduziert Vibrationen, senkt den Geräuschpegel und spart Zeit durch höheren Abtrag – bei gleichzeitiger Schonung von Werkzeug und Spindel.

Praxisnahe Verarbeitungstipps

1. Setzen Sie das Werkzeug auf leistungsstarke Antriebe mit elastisch gelagerter Spindel, um Vibrationen zu minimieren.
2. Beachten Sie die Drehzahlempfehlungen; bei kleinen Durchmessern kann die Drehzahl angepasst werden.
3. Arbeiten Sie im oberen Drehzahlbereich für wirtschaftlichen Zerspanungseinsatz.
4. Nutzen Sie 6 mm-Schaftwerkzeuge an Antrieben ab 300 W Leistung.

Aufbau: Hartmetallfrässtifte ALLROUND

Aufbau: Hartmetallfrässtift mit ALLROUND Zahnung. Der Stift besitzt eine Rundkegelform (DIN 8032) und einen 6 mm Schaft.

Wesentliche Merkmale im Überblick

Rundkegelform nach DIN 8032 und ALLROUND Zahnung ermöglichen schlagfreies Arbeiten an Konturen mit reduzierten Verschleiß- und Verschleißrisiken.
