PFERD Bohr- und Senkwerkzeuge UGT HSS DIN 335 C90° 31,0

PFERD UGT HSS DIN 335 C90° 31,0 – 25202178 im Überblick

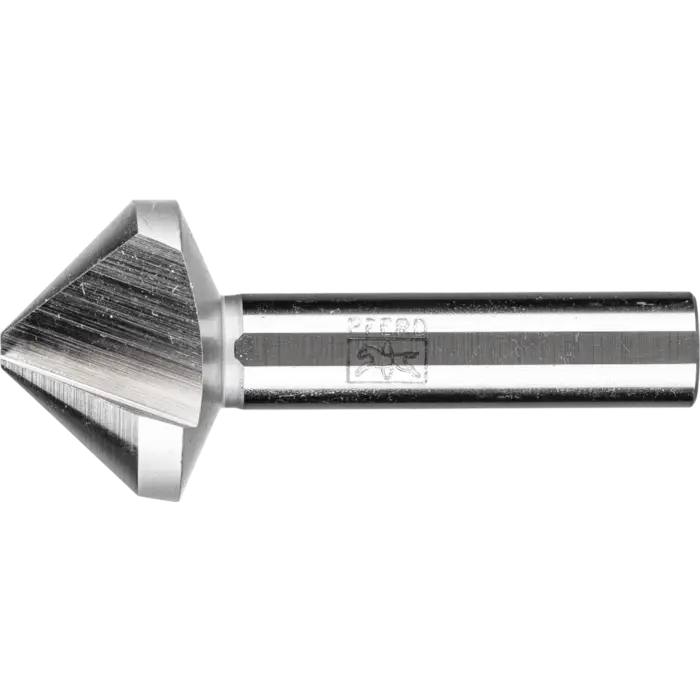

Der PFERD UGT HSS Kegelsenker mit Ungleichteilung (UGT) ist speziell für exakte Senkungen konzipiert. Mit einem 90°-Senkwinkel und einem 12 mm-Schaft bietet er robuste Führung und gute Span- sowie Wärmeableitung. Die Gesamtlänge beträgt 71 mm, was auch bei flachen Werkstücken eine präzise Bearbeitung ermöglicht. Die UGT-Geometrie sorgt für breite Spannuten und optimierte Abfuhr von Spänen und Wärme.

Erhältlich als Hochleistungswerzeug für eine Vielzahl von Werkstoffen, darunter Stahl, Gusseisen und NE-Metalle. Die speziell entwickelte Geometrie ermöglicht geringe Senkkräfte und Gratfreiheit auch bei niedrigen Schnittgeschwindigkeiten, was die OBERFLÄCHENGÜTE des Werkstücks verbessert und die Standzeit erhöht.

Verarbeitungshinweise: Kühl- oder Schmierstoff (Schneidöl) oder Druckluft verwenden. Für exakte Senkungen ist eine gleichmäßige, langsame Vor- bzw. Nachführung der Spindel vorteilhaft.

Geeignet für exakte Senkungen

Der UGT-HSS-Kegelsenker bearbeitet eine breite Palette an Werkstoffen, darunter Aluminium, Temperguss, Messing, Bronze, Gusseisen, Stahl und Edelstahl (INOX). Auch Kunststoffe und glasfaserverstärkte Kunststoffe (GFK/CFK) lassen sich mit geeigneter Drehzahl sauber senken. Für optimale Ergebnisse stets Kühlmittel oder Druckluft einsetzen, um Wärme abzuleiten und Zusetzen zu vermeiden.

Technische Daten des UGT HSS DIN 335 C90° 31,0

• Senkwinkel: 90°
• Durchmesser Schaft: 12 mm
• Gesamtlänge: 71 mm
• Werkstoff: HSS (DIN 335 C)
• UGT-Geometrie: Ungleichteilung mit breiten Spannuten
• Antriebsarten: Ständerbohrmaschine, Werkzeugmaschine, Bohrmaschine, Roboter, stationäre Maschinen

Empfohlene Drehzahlen je Werkstoff (rpm): Stähle bis 700 N/mm² 150–200; graues/weißes Gusseisen 100; rost- und säurebeständige Stähle 100–150; thermoplaste & faserverstärkte Kunststoffe 100–150; weiche NE-Metalle 150–200.

Leistungsmerkmale des UGT HSS DIN 335 C

• Hohe Laufruhe: Weniger Vibrationen, präzisere Senkungen.
• Niedrige Senkkräfte: Geringerer Antrieb, bessere Oberflächengüte.
• Breite Spannuten: Optimale Span- und Wärmeabfuhr, weniger Verstopfung.
• Hohe Abtragsleistung: Zügige Materialabtragung bei sauberer Oberfläche.
• Gratfreie Ergebnisse bei niedrigen Schnittgeschwindigkeiten: Präzise Konturqualität.
• Lange Standzeit: Robuste Geometrie reduziert Verschleiß.

Verarbeitung & Praxis

1. Werkstück fest spannen und die Achse exakt ausrichten.
2. Wahl der Drehzahl nach Werkstoff (siehe technische Daten).
3. Senken gleichmäßig mit leichtem Vorschub durchführen; Kühlmittel oder Druckluft verwenden.
4. Senkwante überprüfen und bei Bedarf nachführen, um Grat zu vermeiden.

Aufbau & Geometrie

Geometrie Ungleichteilung (UGT)

Die UGT-Geometrie mit breiten Spannuten ermöglicht eine effektive Span- und Wärmeabfuhr, erhöht die Laufruhe und sorgt für präzise Senkungen selbst bei niedrigen Schnittgeschwindigkeiten.

Material & Produktaufbau

Aus HSS gefertigt, nach DIN 335 C, bietet der Kegelsenker eine robuste Schneidkante und gute Standzeit in den genannten Werkstoffen.

Besondere Merkmale

• 90°-Senkwinkel
• UGT-Geometrie mit breiten Spannuten
• 12 mm Schaft, 71 mm Gesamtlänge
• DIN 335 C, HSS
