Pferd · Fräswerkzeug
PFERD Bohr- und Senkwerkzeuge UGT HSS DIN 335 C90° 10,4
PFERD UGT HSS DIN 335 C90° 10,4 – 25202170: Hochleistungs-Kegelsenker mit Ungleichteilung für präzise, gratfreie Senkungen in Stahl und NE-Metallen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

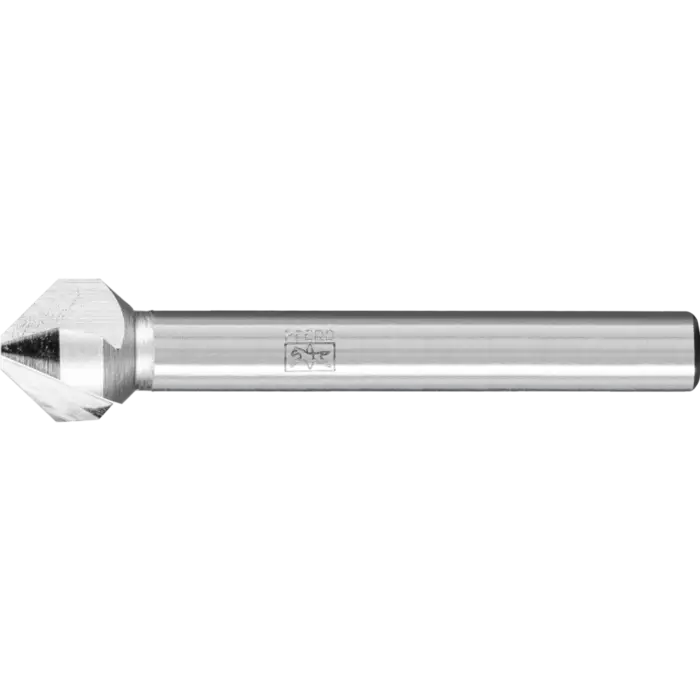

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 50 |
|---|---|
| Durchmesser Schaft (mm) | 6 |
Produktbeschreibung
PFERD UGT HSS DIN 335 C90° 10,4 – 25202170 im Überblick
Der UGT HSS Kegelsenker von PFERD ist ein Hochleistungswerkzeug mit Ungleichteilung (UGT) und einem 90°-Senkwinkel, der exakte Vertiefungen zum Versenken von Schrauben in gängigen Werkstoffen ermöglicht. Die Bauform besitzt einen 6 mm Schaft und eine Gesamtlänge von 50 mm, was ihn flexibel für Fräs-, Bohr- und Senkaufgaben macht. Der Produktname in der Überschrift verweist auf die Artikelnummer 25202170, sodass das Werkzeug schnell identifiziert werden kann.
Ausgerüstet mit HSS (DIN 335 C90) bietet es eine hohe Standzeit, geringe Senkkräfte und eine gleichmäßige Oberflächenqualität auch bei niedrigen Schnittgeschwindigkeiten. Die speziell entwickelte Geometrie mit breiten Spannuten sorgt für eine optimale Span- und Wärmeabfuhr, erhöht die Laufruhe und liefert konsistente Arbeitsergebnisse. Dank der Ungleichteilung wird Material effizient abgetragen, ohne dass die Kante vorzeitig an Schärfe verliert.
Geeignet für Oberflächenbearbeitung und exakte Senkungen
Metallische Werkstoffe
Der Kegelsenker ist ideal zum Senken in Stahl, Stahlguss, Gusseisen und NE-Metallen. Die 90°-Senkung ermöglicht eine saubere, gratfreie Vertiefung, die Schraubenköpfe bündig versenkt.
Nichtmetallische Werkstoffe
Auch bei bestimmten Kunststoffen und Leichtmetallen unterstützt die UGT-Geometrie eine zuverlässige Spanabfuhr und verhindert übermäßige Hitzeentwicklung. Verwenden Sie Kühlmittel oder Druckluft, um Reibung und Verschleiß weiter zu reduzieren.
Technische Daten des UGT HSS
- Gesamtlänge: 50 mm
- Schaftdurchmesser: 6 mm
- Senkwinkel: 90°
- Werkstoff: HSS (DIN 335 C90)
- Antriebsarten: Ständerbohrmaschine, Werkzeugmaschine, Bohrmaschine, Roboter, Stationäre Maschinen
Aufbau: Breite Spannuten für optimale Spanabfuhr
Die UGT-Geometrie mit breiten Spannuten ermöglicht eine effektive Spanabführung und Wärmetransport. Dadurch erhöhen sich Abtragsleistung und Standzeit, während Wärmeentwicklung und Verschleiß reduziert bleiben.
Wichtige Leistungsmerkmale
- Hohe Laufruhe
- Niedrige Senkkräfte bei guter Oberflächenqualität
- Spezielle Geometrie mit breiten Spannuten zur optimalen Span- und Wärmeabfuhr
- Sehr hohe Abtragsleistung und optimale Spanabfuhr
- Gratfreie Ergebnisse auch bei geringen Schnittgeschwindigkeiten
- Lange Standzeit
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 320 |
|---|---|
| RPM bis, rost- und säurebeständige Stähle | 470 |
| RPM bis, thermopl. Kunststoffe, faserv. Kunststoffe (GFK/CFK) | 470 |
| RPM bis, weiche NE-Metalle | 640 |
| RPM von, graues Gusseisen, weißes Gusseisen | 320 |
| RPM von, rost- und säurebeständige Stähle | 320 |
| RPM von, thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GFK/CFK) | 320 |
