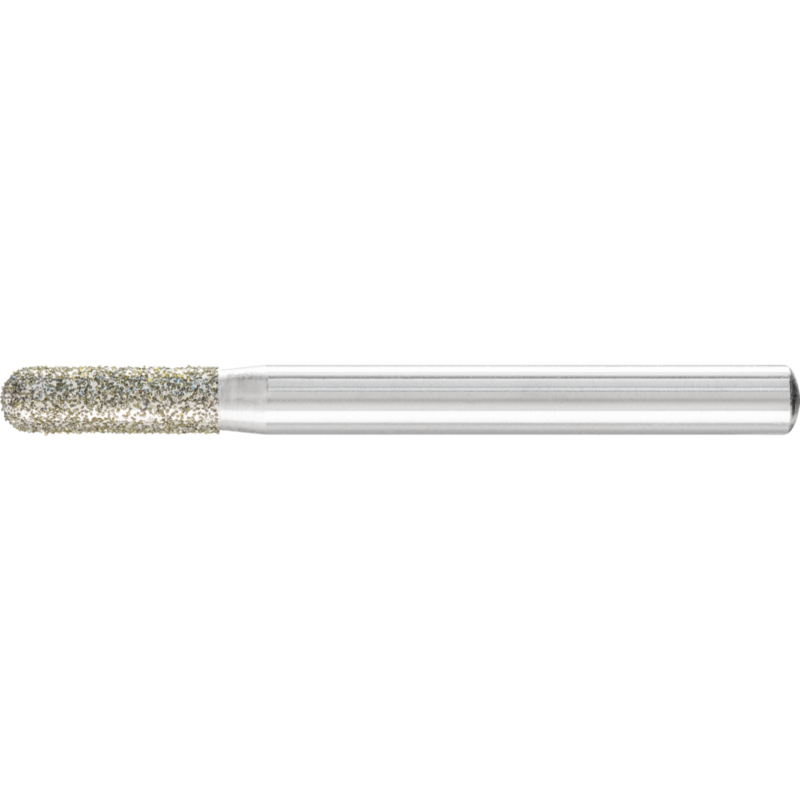

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DWR-A 6,0-18/6 D 357
Maße und Dimensionen
| Breite (mm) | 18 |
|---|---|
| Länge, Schaft (mm) | 50 |
| Länge Absetzung (mm) | 5 |
| Durchmesser Schaft (mm) | 6 |
Schleifwerkzeuge Galvanik DWR-A 6,0-18/6 D 357 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DWR-A 6,0-18/6 D 357 sind galvanisch gebundene Diamant- und CBN-Schleifstifte mit Walzenrundform WR. Sie werden sowohl im Nass- als auch im Trockenschliff eingesetzt und eignen sich ideal für Entgraten, Durchbrüche und Kantenbearbeitung an faserverstärkten Kunststoffen (GFK/CFK).
Die grobe Körnung D 357 liefert eine schnelle Materialabtragung, während der Stift durch seine Walzenrundform eine gleichmäßige Schleifwirkung und Konturtreue ermöglicht. Schaftdurchmesser 6 mm, Schaftlänge 50 mm, Abgesetzter Schaft A; Breite 18 mm. Die galvanische Bindung sorgt für Kornstabilität auch bei anspruchsvollen Werkstoffen und reduziert Thermik im Nassschliff.
Geeignet für verschiedene Einsatzgebiete
Oberflächenbearbeitung von GFK/CFK
Die Walzenrundform erlaubt ein gleichmäßiges Anlegen an gewölbte Flächen und Kanten, wodurch feine Oberflächen ohne Klippen oder Grate entstehen – ideal zur Vorbereitung für Beschichtungen oder Klebeverbindungen.
Kantenbearbeitung und Durchbrüche
Durch die grobe Körnung D 357 lässt sich schnell materialentfernen, Kanten abrunden oder Durchbrüche erzeugen. Die Mischung aus Diamant-/CBN-Schleifkorn bietet lange Standzeit bei abrasiven Verbundwerkstoffen.
Technische Daten
- Breite 18 mm
- Körnung D 357
- Kernmaterial Diamant/CBN, galvanisch gebunden
- Durchmesser Schaft 6 mm
- Schaftlänge 50 mm
- Absetzungslänge 5 mm
- Bearbeitbare Werkstoffe Abrasive Materialien, Duroplaste, Faserverstärkte Duroplaste (GFK, CFK), Technische Keramik
- Antriebe Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Anwendungen Erzeugen von Durchbrüchen, Entgraten, Ausschleifen, Kantenbearbeitung (Anfasen, Verrunden)
Aufbau und Besonderheiten
Der Stift kombiniert ein robustes Diamant-/CBN-Korn mit einer galvanischen Bindung, die eine gleichmäßige Kornverteilung über die Lebensdauer ermöglicht. Die A = abgesetzter Schaft erleichtert die Sauberkeit der Bearbeitung und reduziert Werkzeugverschleiß durch den Wechsel.
Pflege- und Anwendungshinweise
Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Nassschliff wird bevorzugt, um Verschleiß und thermische Schäden zu minimieren. Für härtere Werkstoffe gilt: wähnen Sie die Korngröße so grob wie nötig, so fein wie sinnvoll. Reinigen Sie die Werkzeuge bei starker Verschmutzung ggf. mit Ultraschall; bei stark verschmutztem Belag kann der Schärfstab DSB 2005025 (EAN 4007220168332) verwendet werden. Verwenden Sie einen möglichst großen Schaftdurchmesser, um mehr Körner in Eingriff zu bringen. Beim Innenschleifen darf der Durchmesser max. 3/4 des Werkstückdurchmessers betragen; der Längsvorschub pro Umdrehung sollte maximal 2/3 der Werkzeugbreite betragen. Die Zustellung hängt von Material, Schnittgeschwindigkeit, Stabilität des Werkzeuges und der Antriebsleistung ab. Für hohe Rundlaufgenauigkeit sind Spindel und Werkzeugaufnahme entsprechend zu führen.
