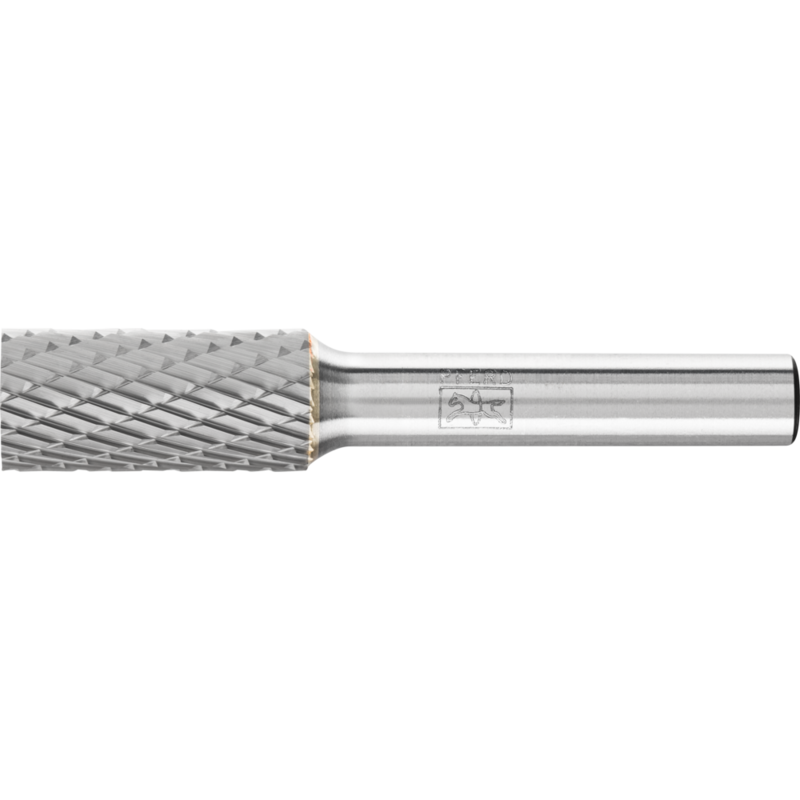

PFERD Hartmetallfrässtifte ZYA 1225/8 Z3 PLUS
Maße und Dimensionen
| Länge, Gesamt (mm) | 65 |
|---|---|
| Länge, verzahnt (mm) | 25 |
| Durchmesser Schaft (mm) | 8 |
Schleifstifte ZYA 1225/8 Z3 PLUS von PFERD im Überblick
Der PFERD Hartmetallfrässtift ZYA 1225/8 Z3 PLUS ist ein zylindrischer Frässtift nach DIN 8032 mit Verzahnung nach DIN 8033. Die 3 PLUS Kreuzverzahnung sorgt für hohen Materialabtrag und eignet sich besonders für Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel- und Titanlegierungen. Hartmetallfrässtifte dieser Baureihe bieten universelle Einsatzmöglichkeiten von Fein- bis Grobzerspanung und liefern eine konstante Zerspanungsleistung über verschiedene Werkstoffe.
Der Stift ist zylindrisch, hat 65 mm Gesamtlänge, verzahnte Länge 25 mm und einen 8 mm Schaftdurchmesser. Die Zahnung 3 PLUS ist kreuzverzahnt und trägt zu einem effizienten Abtrag bei, während sich der Stift durch eine hohe Rundlaufgenauigkeit und geringe Vibration auszeichnet.
Für den wirtschaftlichen Einsatz empfiehlt sich der obere Drehzahlbereich je nach Werkstoff: bis zu 16 000 U/min bei Gusseisen und unlegierten Stählen; bis ca. 12 000 U/min bei hochwarmfesten Werkstoffen; geringere Werte gelten für gehärtete Stähle (bis ca. 9 000 U/min) und rost- bzw. säurebeständige Stähle (ca. 8 000 U/min). Der Stift eignet sich für Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen und Geradschleifer.
Die Vorteile dieser ZYA-Serie liegen in der kombinierten Leistungsfähigkeit von Hartmetall, Geometrie und Verzahnung: hohe Standzeit, exakter Rundlauf und eine hohe Oberflächengüte. Die Anwendungsempfehlung lautet: Arbeiten Sie im oberen Drehzahlbereich und nutzen Sie einen 8 mm Schaft an geeigneten Antrieben ab 300 W Leistung.
Abmessungen und Spezifikationen
- Durchmesser Schaft: 8 mm
- Gesamtlänge: 65 mm
- Verzahnte Länge: 25 mm
- Zahnung: 3 PLUS (kreuzverzahnt)
- Verzahnungstyp: Zylinderform gemäß DIN 8032
Technische Daten nach Materialgruppen
- U/min – Stähle bis 1 200 N/mm²: bis 16 000
- U/min – Gehärtete Stähle (> 1 200 N/mm²): bis 9 000
- U/min – Graues/Weisses Gusseisen: bis 16 000
- U/min – Hochwarmfeste Werkstoffe: bis 12 000
- U/min – Rost- und säurebeständige Stähle: bis 8 000
Aufbau und Materialwahl
Der Stift kombiniert Hartmetall mit einer Zylinderform und der 3 PLUS Kreuzverzahnung. Die Struktur ermöglicht hohe Standzeiten und gleichmäßige Oberflächenbearbeitung. Die 25 mm verzahnte Länge sorgt für stabile Führung und kontrollierten Materialabtrag.
Wesentliche Merkmale
- Universell einsetzbar für Fein- und Grobzerspanung
- Gute Zerspanungsleistung über eine breite Materialpalette
- Exakter Rundlauf reduziert Rattermarken und Verschleiß
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 16000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 12000 |
| RPM bis, rost- und säurebeständige Stähle | 8000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 12000 |
| RPM von, rost- und säurebeständige Stähle | 7000 |
| Zahnung | 3 PLUS |
