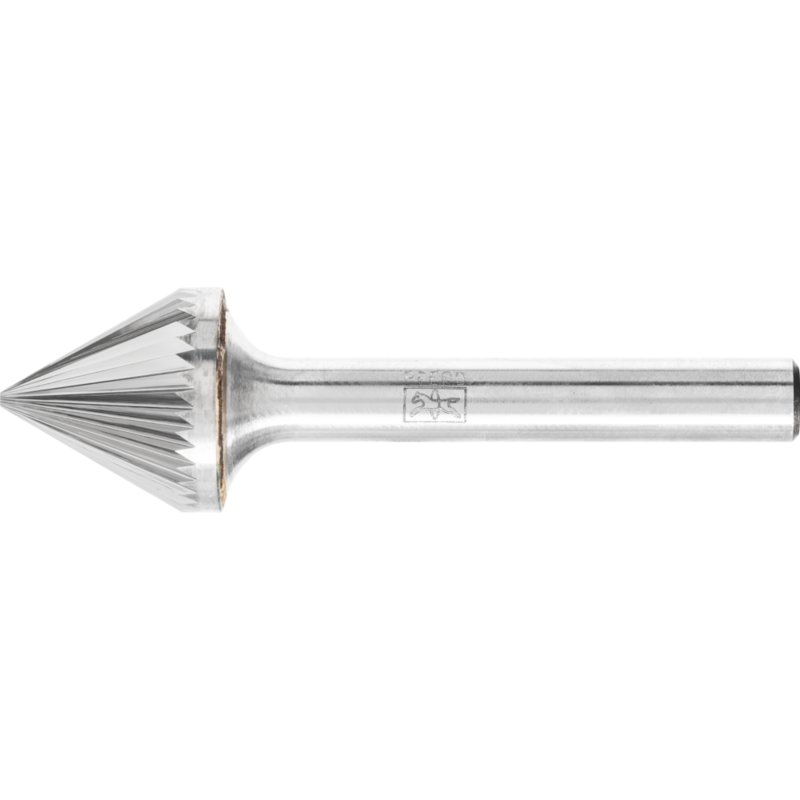

PFERD Hartmetallfrässtifte KSJ 1613/6 Z5

Schleifmittel KSJ 1613/6 Z5 im Überblick

Die PFERD Hartmetallfrässtifte KSJ 1613/6 Z5 sind kegelsenkende Frässtifte nach DIN 8032 mit UNIVERSALzahnung 5. Sie eignen sich für feine und grobe Zerspanung auf einer breiten Werkstoffpalette und zeichnen sich durch eine hohe Standzeit und exakten Rundlauf aus. Mit 56 mm Gesamtlänge und 6 mm Schaft passen sie in gängige Maschinen und Robotersysteme und eignen sich besonders zur flexiblen Kantenbearbeitung.

Durch die Kegelsenkform KSJ und den spitzen Winkel von 60° lassen sich Fasen und Radien auch an schwer zugänglichen Stellen erzeugen, ideal beim Stahl-, Aluminiumbau sowie bei nickel- und kobaltbasislegierten Werkstoffen.

Geeignet für Fein- und Grobzerspanung

Stahl, Edelstahl und Nickelbasislegierungen

Dank Universalzahnung 5 liefert der KSJ 1613/6 Z5 eine zuverlässige Oberflächengüte selbst bei hochwarmfesten Legierungen, ohne Gefahr von Rattermarken.

Kantenbearbeitung und Entgraten

Die Form ermöglicht beinahe exakte Fasen und Verrundungen, besonders an engen Konturen.

Technische Daten des KSJ 1613/6 Z5

• Durchmesser Schaft: 6 mm
• Gesamtlänge: 56 mm
• Verzahnte Länge: 13 mm
• Zahnung: 5
• Winkel: 60°

Eigenschaften und Nutzen

• Gute Zerspanungsleistung durch abgestimmte Hartmetallgeometrie
• Hohe Standzeit und reduzierte Verschleiß durch beständige Kornstrukturen
• Exakter Rundlauf ermöglicht ratterfreies Arbeiten und glatte Oberflächen

Anwendungstipps

1. Wählen Sie die Drehzahl je nach Werkstoff; bei engen Bereichen erhöhen Sie die Geschwindigkeit.
2. Schaftdurchmesser 6 mm auf Antriebe ab 300 W einsetzen.
3. Für Anfasen, Entgraten und Konturflächen KSJ 1613/6 Z5 verwenden.

Aufbau und Form

Aufbau: KSJ-Kegelsenkform

Dieser Frässtift kombiniert Hartmetall mit einer DIN 8032 KSJ-Kegelsenkform und DIN 8033 Verzahnung, wodurch er sich flexibel in Konturflächen einsetzen lässt.

Besondere Merkmale

• Universalzahnung 5 für vielseitige Zerspanung
• 60° Winkel für präzise Kantenbearbeitungen
